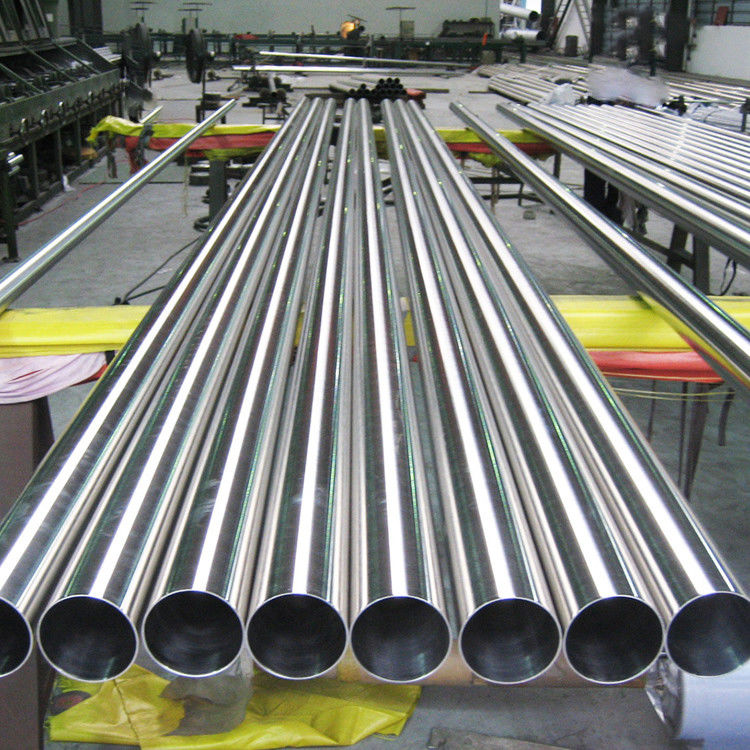

tubos soldados con autógena ASME SA249 TP304 TP304L TP316L del acero inoxidable del 11*0.5MM
La tecnología de energía de Hua Dong tiene más de 35 años de experiencia para el tubo de enfriamiento del tubo del cambiador de calor/del tubo de caldera,
ASTM A 249/SA 249
Especificación estándar para la caldera del acero austenítico, el sobrecalentador, el Calor-cambiador, y los tubos soldados con autógena del condensador
1,1 esta especificación cubre los tubos soldados con autógena nominal-pared-grueso hechos de los aceros austeníticos enumerados en el cuadro 1, con los diversos grados previstos para el uso tal como caldera, el sobrecalentador, el cambiador de calor, o los tubos del condensador.
1,2 los grados TP304H, TP309H, TP309HCb, TP310H, TO310HCb, TP316H, TP321H, TP347H, y TP348H son modificaciones de los grados TP304, TP309S, TP309Cb, TP310S, TP310Cb, TP316, TP321, TP347, y TP348, y se piensan para el servicio de alta temperatura por ejemplo para los sobrecalentadores y los recalentadores.
1,3 los tamaños y los gruesos de la tubería equipados generalmente a esta especificación son 1/8 adentro. [3,2 milímetros] en diámetro interior a 5 adentro. [127 milímetros] en diámetro exterior y 0,015 a 0,320 adentro. [0,4 a 8,1 milímetros], de inclusivo, en grueso de pared. La tubería que tiene otras dimensiones se puede suministrar, proporcionado tales tubos cumple con el resto de los requisitos de esta especificación.
1,4 los requisitos de la propiedad mecánica no se aplican a la tubería más pequeña de 1/8 adentro. [3,2 milímetros] en diámetro interior o 0,015 adentro. [0,4 milímetros] en grueso.
1,5 se proporcionan los requisitos suplementarios opcionales y, cuando uno o más de éstos se desean, cada uno será indicada tan en el orden.
1,6 los valores indicados en unidades de la libra-pulgada o unidades del SI deben ser mirados por separado como estándar. (La combinación de A de valores de los dos sistemas puede dar lugar a inconformidad con la especificación.) Las unidades de la libra-pulgada se aplicarán a menos que la designación de “M” de esta especificación se especifique en el orden.
Composición química:
| Elementos |
304L (% peso) |
316L (% peso) |
| |
| (c) carbono, máximo |
0,035 |
0,035 |
| Manganeso (manganeso), máximo |
2,00 |
2,00 |
| (p) fósforo, máximo |
0,040 |
0,040 |
| (s) azufre, máximo |
0,030 |
0,030 |
| Silicio (Si), máximo |
0,75 |
0,75 |
| Níquel (Ni) |
8.0 - 13,0 |
10.0 - 15,0 |
| Cromo (del Cr) |
18.0 - 20,0 |
16.0 - 18,0 |
| Molibdeno (MES) |
N/A |
2.0 - 3,0 |
| Hierro (FE) |
Bal. |
Bal. |
| Cobre (del Cu) |
N/A |
N/A |
| (n) nitrógeno |
N/A |
N/A |
Tolerences dimensional
todas las dimensiones en las pulgadas (milímetro)
| Tamaño OD |
Pared nominal |
Diámetro exterior |
Longitud |
Pared |
| |
| el 1/2” (12,7) |
0,065" (1,65)/0,049" (1,25) |
+/--0.005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 3/4" (19,1) |
0,065" (1,65)/0,049" (1,25) |
+/--0.005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 1" (25,4) |
0,065" (1,65)/0,049" (1,25) |
+/--0.005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 1-1/2” (38,1) |
0,065" (1,65)/0,049" (1,25) |
+/--0.008” (0,20) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 2" (50,8) |
0,065" (1,65)/0,049" (1,25) |
+/--0.008” (0,20) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 2-1/2” (63,5) |
0,065" (1,65) |
+/--0.010” (0,25) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 3" (76,2) |
0,065" (1,65) |
+/--0.010” (0,25) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 4" (101,6) |
0,083" (2,11) |
+/--0.015” (0,38) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 6" (152,4) |
0,083" (2,11) |
+/--0.030” (0,76) |
+1" (25,4) - 0 |
+/--10,0% |
| 6" (152,4) |
0,109" (2,77) |
+/--0.030” (0,76) |
+1" (25,4) - 0 |
+/--10,0% |
| 8" (203,2) |
0,109" (2,77) |
+0,061" (1,55) /-0,031" (0,79) |
+1" (25,4) - 0 |
+/--10,0%
|
