El OD 54M M H mecanografía el tubo de aleta inconsútil de la caldera de ASME
Product Details
| Tipo: | Tubo de aleta, tubo del cambiador de calor | Color: | Modificado para requisitos particulares |
|---|---|---|---|
| Paquete: | Caso de madera con el marco de acero, en paquetes, el etc. | Soldadura: | Soldadura de alta frecuencia |
| Garantía: | 1 año | Función: | Cambiador de calor |
| Resaltar |
Tubo de aleta de la caldera de ASME,Tubo de aleta de la caldera del OD 54M M,Tubo de aleta inconsútil de la caldera |
||
Product Description
Tipo tubos inconsútiles de la eficacia alta H del intercambio de calor del tubo de aleta de la caldera
El producto introduce
Un tubo de aleta es un tubo que tiene pequeñas aletas alrededor de la superficie exterior.
Estas aletas actúan como un filtro y mecanismo para transferir calor del material dentro del tubo al espacio exterior o vice versa. Los tubos de aleta se utilizan en los usos que requieren una transferencia del calor de un líquido caliente a un líquido más frío a través de la pared del tubo.

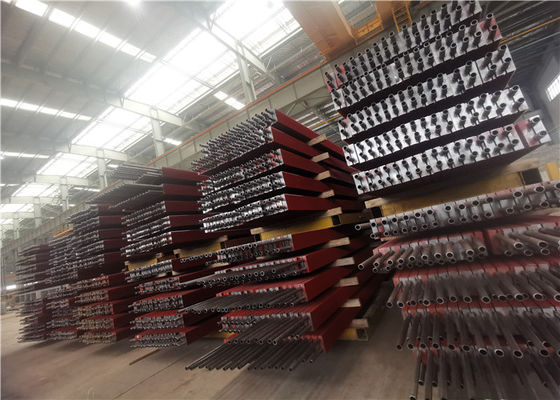

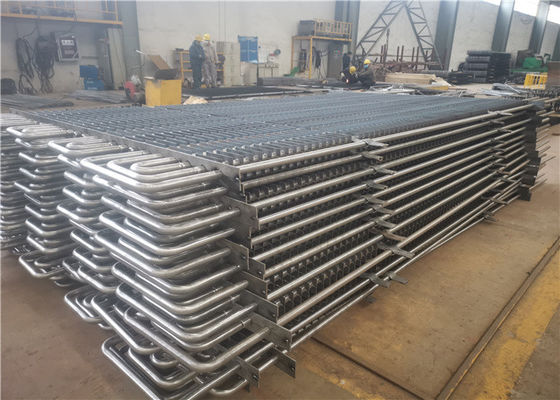

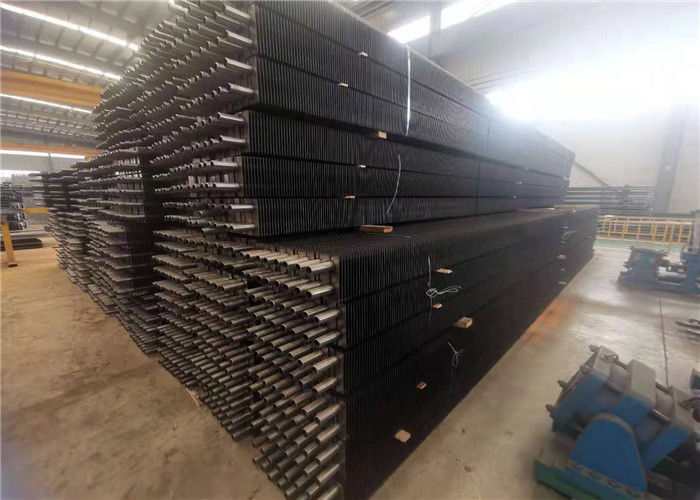

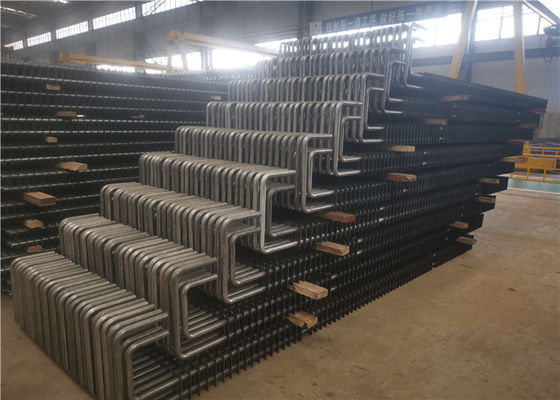

los tubos de la H-aleta tienen dos discos de acero, con los tubos fluorescentes aunaron simétricamente para formar las aletas (aletas del pedazo de la mariposa) que crean una forma que parezca algo la letra " H”, creando un ahorro de la energía eficiente, superficie de calefacción de la extensión. los tubos de la H-aleta también tienen una alta tasa de soldaduras de fusión y de resistencia a la tensión de la soldadura. el tubo de la H-aleta está montado con el ahorrador de H, que tiene eficacia alta, poca resistencia, menos desgaste y el peso ligero.
| Producto | tubo de la H-aleta |
| Tubo bajo | Soldado con autógena o inconsútil |
| Material | acero de carbono, acero de aleación, acero inoxidable, aleaciones no ferrosas y aleaciones de níquel. |
| Uso | Ahorrador de H, evaporador de H, sobrecalentador de H, calentador de aire de H y etc. |
Ventajas
1.Anti-corrosion
2.Anti-wear
resistencia de contacto 3.Low
estabilidad 4.High
5.Ability para prevenir la acumulación de polvo
Estructura
Nuestros productos se pueden modificar según las necesidades de nuestros clientes y el diseño de situation.we y fabricar la CALDERA segura, confiable y eficiente de la H-aleta tubes.HD también ha terminado sistemas independientes de la garantía de la calidad del producto. La producción de tubos de la H-aleta está con alta eficacia de la transferencia de calor, tienen resistencia del humo y se diseñan para un pequeño espacio.
Parámetros
| Código del artículo | D | D0 | d | δ | h | t | s | S1 | s2 | G | Anuncio | B | |
| milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | kg/m | m2/m | m2/kg | / | |
| 1 | 54 | 32 | 26 | 3 | 10 | 6 | 2,4 | 1,5 | 3,3 | 7,505 | 0,6336 | 0,08442 | 6,3 |
| 2 | 54 | 32 | 25 | 3,5 | 10 | 6 | 2,4 | 1,5 | 3,3 | 7,848 | 0,6336 | 0,08073 | 6,3 |
| 3 | 54 | 32 | 24 | 4 | 10 | 6 | 2,4 | 1,5 | 3,3 | 8,158 | 0,6336 | 0,07766 | 6,3 |
| 4 | 56 | 32 | 26 | 3 | 12 | 9 | 2,5 | 1,6 | 3,4 | 6,305 | 0,4989 | 0,07913 | 4,96 |
| 5 | 56 | 32 | 25 | 3,5 | 12 | 9 | 2,5 | 1,6 | 3,4 | 6,635 | 0,4989 | 0,07519 | 4,96 |
| 6 | 56 | 32 | 24 | 4 | 12 | 9 | 2,5 | 1,6 | 3,4 | 6,951 | 0,4989 | 0,07177 | 4,96 |
| 7 | 62 | 38 | 31 | 3,5 | 12 | 9 | 2,7 | 1,8 | 3,6 | 8,102 | 0,5709 | 0,07046 | 4,78 |
| 8 | 62 | 38 | 30 | 4 | 12 | 9 | 2,7 | 1,8 | 3,6 | 8,497 | 0,5709 | 0,06719 | 4,78 |
| 9 | 62 | 38 | 31 | 3,5 | 12 | 11 | 2,7 | 1,8 | 3,6 | 7,173 | 0,4895 | 0,06824 | 4,1 |
| 10 | 62 | 38 | 30 | 4 | 12 | 11 | 2,7 | 1,8 | 3,6 | 7,566 | 0,4895 | 0,0647 | 4,1 |
| 11 | 62 | 38 | 31 | 3,5 | 12 | 13 | 2,7 | 1,8 | 3,6 | 6,548 | 0,4326 | 0,06606 | 3,62 |
| 12 | 62 | 38 | 30 | 4 | 12 | 13 | 2,7 | 1,8 | 3,6 | 6,939 | 0,4326 | 0,06234 | 3,62 |
| 13 | 66 | 42 | 34 | 4 | 12 | 9 | 2,8 | 1,8 | 3,6 | 9,51 | 0,6148 | 0,06466 | 4,66 |
| 14 | 66 | 42 | 33 | 4,5 | 12 | 9 | 2,8 | 1,8 | 3,6 | 9,945 | 0,6148 | 0,06182 | 4,66 |
| 15 | 66 | 42 | 34 | 4 | 12 | 11 | 2,8 | 1,8 | 3,6 | 8,477 | 0,5278 | 0,06226 | 4 |
| 16 | 66 | 42 | 33 | 4,5 | 12 | 11 | 2,8 | 1,8 | 3,6 | 8,908 | 0,5278 | 0,05925 | 4 |
| 17 | 66 | 42 | 34 | 4 | 12 | 13 | 2,8 | 1,8 | 3,6 | 7,761 | 0,4669 | 0,06016 | 3,54 |
| 18 | 66 | 42 | 33 | 4,5 | 12 | 13 | 2,8 | 1,8 | 3,6 | 8,191 | 0,4669 | 0,057 | 3,54 |
Cerficate
Introducción de la compañía
Establecido en 1985, Zhangjiagang Hua Dong Boiler Co. , El Ltd. (comercio como caldera de HD), produce la central eléctrica; industrial; calor residual; incineración inútil; biomasa; portador térmico orgánico y calderas de vapor eléctricas. Juntado con una gama completa de superficies de calefacción, la caldera de HD trae al mercado un servicio único incluyendo diseño, la fabricación, la instalación, el mantenimiento y el reemplazo de la caldera de las piezas de la presión de la caldera.
1. Área de la fabricación de 200.000 metros cuadrados
2. 150 ingenieros
3. 600 soldadores cifrados
4. 60 inspectores autorizados (instructores del nivel-III del NDT)
5. Licencias de la clase-UNo para la caldera del diseño y de la fabricación
6. Sistema de calidad del 9001:2008 del ISO
7. Certificado de ASME de calderas de poder
8. ASME autorización del sello de ‘S’, de ‘U’ y de la NOTA
