Caldera de vapor de fuel horizontal estándar 75kCal/H de ASME
Product Details
| Nombre de producto: | Caldera orgánica del portador térmico del gas/del aceite | Material de tubos dentro: | 20 GB3087 |
|---|---|---|---|
| Uso: | Petroquímico, químico, impresión, comida | Palabras claves: | Caldera del aceite de la transferencia de calor |
| Puerto de cargamento: | Shangai | Poder termal clasificado: | 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr) |
| Resaltar |
caldera de vapor de fuel 900kw,calderas de calefacción de fuel 75kCal/h,Caldera de aceite estándar de ASME |
||
Product Description

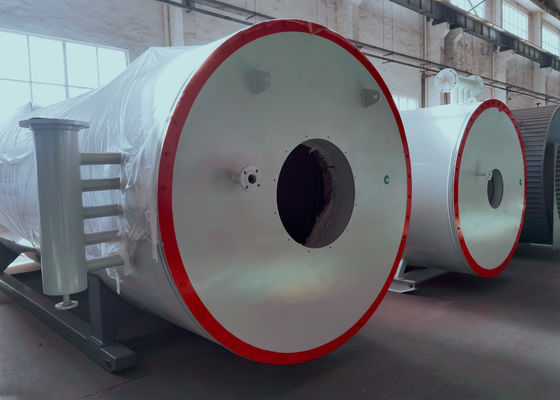

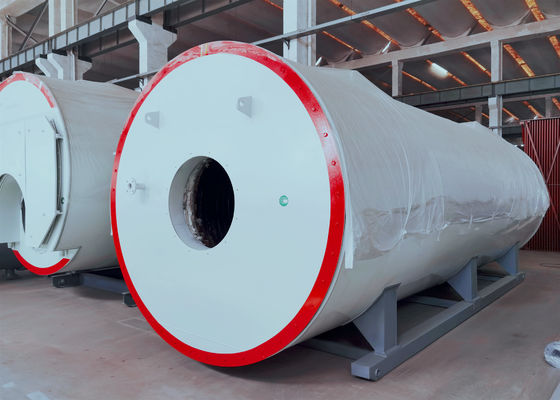

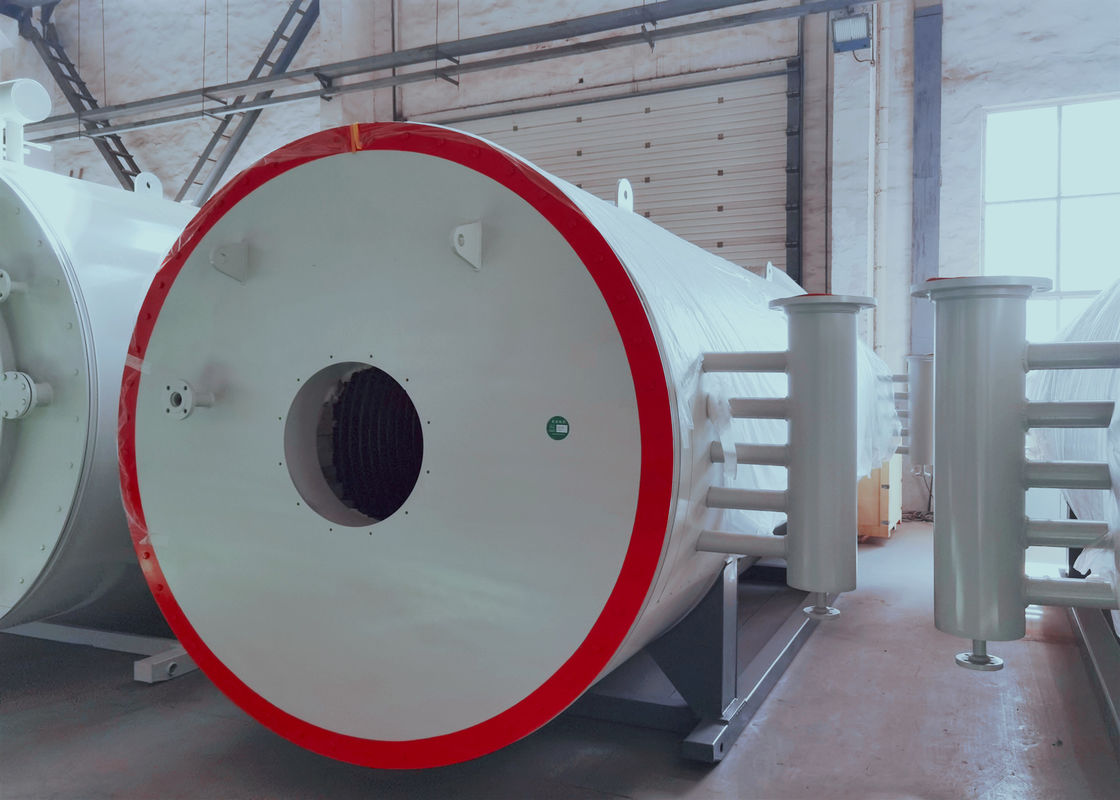

Caldera orgánica horizontal estándar del portador térmico del aceite/del gas de ASME/GB
Introducción de productos:
La caldera orgánica del portador térmico del aceite (gas) es una caldera vertical de circulación forzada montada del aceite (gas). La superficie de calefacción de esta serie de calderas tiene una estructura compacta. La superficie de calefacción se compone de discos de cerca dispuestos internos y externos. El tubo interno de la bobina es una superficie de la calefacción radiante, y la superficie externa del tubo externo de la bobina y del tubo interno de la bobina forma una superficie de calefacción convectiva. La caldera se compone de cuerpo superior y de una cámara de combustión más baja, que se combina en sitio. Después de que la combustión se queme completamente en la cámara de combustión y la mayor parte del calor es absorbido por la superficie de la calefacción radiante, el humo de alta temperatura incorpora la superficie del calor de convección para el intercambio de calor. Después de dejar la caldera, el aire requerido para la combustión de la caldera se calienta en el precalentador de aire, y después el humo es enviado a la chimenea por la fan de proyecto inducido a través del colector de polvo y descargado en la atmósfera.
La estructura ofrece de esta serie de productos:
- La superficie de la caldera adopta el apretar-tubo-arreglo con la estructura espiral. La chimenea adopta el arreglo del tres-paso.
- Un precalentador de aire o un transformador del agua/del vapor se arregla detrás de la caldera, reduciendo la temperatura, mejorando la eficacia termal de la caldera.
- La puerta de apertura rápida o la puerta de observación se equipa para ayudar la comprobación de la inspección y del mantenimiento internos.
Diagrama de sistemas termal de la caldera del aceite/del gas
Gama de Prodcut:
Poder termal clasificado: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Presión del diseño: 0.6MPa - 1.6MPa
Los parámetros específicos se muestran en la tabla abajo.
Especificación de algunos modelos:
| Modelo | YYL (W) - 350Y, Q | YYL (W) - 600Y, Q | YYL (W) - 700Y, Q | YYL (W) - 900Y, Q | YYL (W) - 1200Y, Q | YYL (W) - 1500Y, Q | YYL (W) - 1800Y, Q | |
| Poder de la tarifa (kilovatios) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Calefacción capacityx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Aprovisione de combustible la eficacia termal | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Provea de gas la eficacia termal | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Presión del diseño (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Temperatura de trabajo máxima (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Circulación media (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| De capacidad media en un horno (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2,1 | |
| Diámetro del supervisor (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Capacidad instalada (kilovatios) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Combustible aplicable | aceite, gas | |||||||
| Consumo de combustible Kg/hl (aceite ligero) /Nm3/h (gas natural) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Tamaño x largo x amplio alto (m) | Caldera vertical | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Caldera horizontal | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
