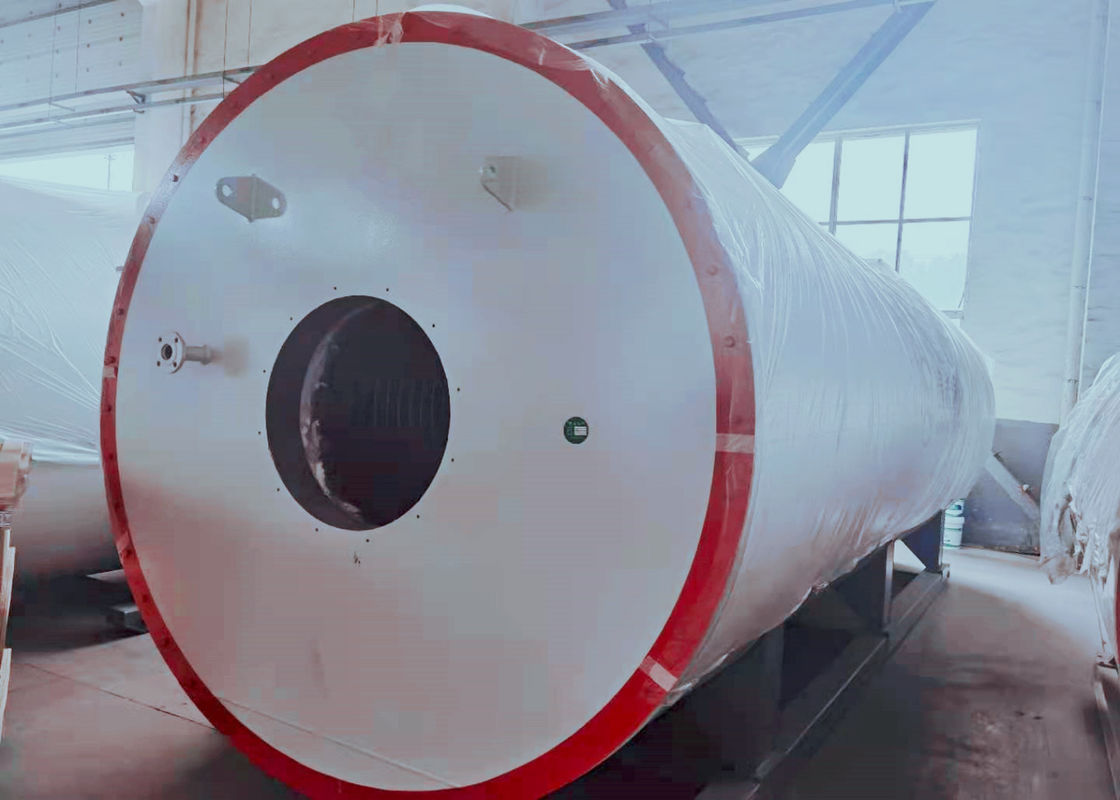

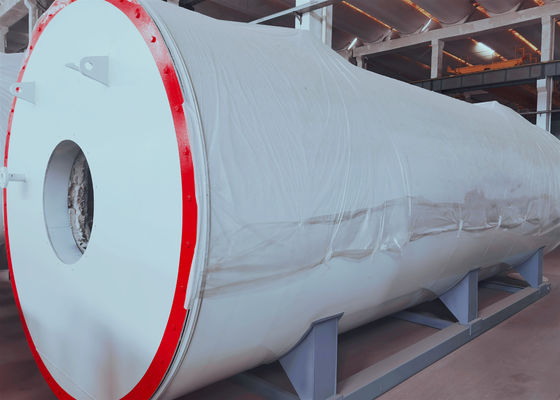

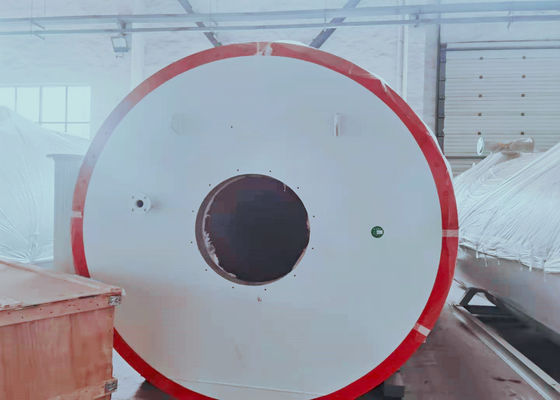

Caldera orgánica del portador térmico del GB 350kW para la industria química
Product Details
| Nombre de producto: | Caldera orgánica del portador térmico del gas/del aceite | Material de tubos dentro: | 20 GB3087 |
|---|---|---|---|
| Uso: | Petroquímico, químico, impresión, comida | Palabras claves: | Caldera del aceite de la transferencia de calor |
| Poder clasificado: | 350KW | Presión del diseño: | 1,1 Mpa |
| Resaltar |
Caldera orgánica del portador térmico del GB,caldera orgánica del portador térmico 350kW,caldera de vapor del portador 350kW |
||
Product Description
Caldera orgánica de gas/de fuel de YYW-350Y/Q del portador térmico en estándar de ASME/GB
Introducción de productos:
La estructura ofrece de esta serie de productos:
- La superficie de la caldera adopta el apretar-tubo-arreglo con la estructura espiral. La chimenea adopta el arreglo del tres-paso.
- Un precalentador de aire o un transformador del agua/del vapor se arregla detrás de la caldera, reduciendo la temperatura, mejorando la eficacia termal de la caldera.
- La puerta de apertura rápida o la puerta de observación se equipa para ayudar la comprobación de la inspección y del mantenimiento internos.
Diagrama de sistemas termal de la caldera del aceite/del gas
Gama de Prodcut:
Poder termal clasificado: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Presión del diseño: 0.6MPa - 1.6MPa
Los parámetros específicos se muestran en la tabla abajo.
Especificación de algunos modelos:
| Modelo | YYL (W) - 350Y, Q | YYL (W) - 600Y, Q | YYL (W) - 700Y, Q | YYL (W) - 900Y, Q | YYL (W) - 1200Y, Q | YYL (W) - 1500Y, Q | YYL (W) - 1800Y, Q | |
| Poder de la tarifa (kilovatios) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Calefacción capacityx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Aprovisione de combustible la eficacia termal | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Provea de gas la eficacia termal | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Presión del diseño (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Temperatura de trabajo máxima (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Circulación media (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| De capacidad media en un horno (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2,1 | |
| Diámetro del supervisor (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Capacidad instalada (kilovatios) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Combustible aplicable | aceite, gas | |||||||
| Consumo de combustible Kg/hl (aceite ligero) /Nm3/h (gas natural) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Tamaño x largo x amplio alto (m) | Caldera vertical | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Caldera horizontal | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
| Modelo | YYL (W) - 2300Y, Q | YYL (W) - 2900Y, Q | YYL (W) - 3500Y, Q | YYL (W) - 4100Y, Q | YYL (W) - 4700Y, Q | YYL (W) - 5900Y, Q | |
| Poder clasificado (kilovatios) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| Calefacción capacityx104 (kCal/h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| Aprovisione de combustible la eficacia termal | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| Provea de gas la eficacia termal | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| Presión del diseño (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Temperarure de trabajo máximo (°C) | 320 | 320 | 320 | 320 | 320 | 320 | |
| Circulación media (m3/h) | 160 | 200 | 200 | 200 | 260 | 300 | |
| De capacidad media en el horno (m3) | 2,4 | 2,9 | 3,2 | 4,1 | 5,6 | 8,8 | |
| Diámetro del supervisor (DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| Capacidad instalada (kilovatios) | 60 | 74 | 78 | 78 | 101 | 124 | |
| Combustible aplicable | Aceite, gas | ||||||
| Kg/h del consumo de combustible (aceite ligero) /Nm3/h (gas natural) | 214.5/253 | 270.4/319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| Alto amplio largo del tamaño X X (m) | Caldera vertical | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86X3.44X3.08 | 3.15X347X615 | 6.49X3.44X3.08 | 7.45x3.65x3.45 |
| Caldera de Harizontal | 5.5X2.8X2.9 | 6.5X2.88X2.65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2X4X3.46 | |
