El sobrecalentador es una parte de una caldera que caliente el vapor de la temperatura de saturación a la temperatura de recalentamiento. También se llama un sobrecalentador del vapor. El sobrecalentador se puede dividir en tipo convectivo, tipo radial y tipo semi-radial según modo de la transferencia de calor; Según las características de la estructura, puede ser dividido en tipo serpentino del tubo, tipo de la pantalla, tipo de la pared y tipo de la pared. Se componen de tubos y del múltiple paralelos de la entrada y del mercado.
La mayoría de las calderas industriales no tienen sobrecalentadores porque muchos procesos industriales e instalaciones vivas requieren solamente el vapor saturado. En centrales eléctricas, las locomotoras y las calderas del infante de marina, sobrecalentador están instaladas generalmente para mejorar la eficacia termal de circulación de la central eléctrica entera de vapor.
Para las calderas grandes en centrales eléctricas, los sobrecalentadores y los recalentadores explican una proporción grande en las superficies de calefacción totales, ellos deben ser arreglados en las áreas donde está el humo con una temperatura más alta. Para mejorar la eficacia de la circulación termal en centrales eléctricas, es necesario mejorar el vapor original de los parámetros f gradualmente, el aumento de la presión del vapor requiere el aumento correspondiente de la temperatura para el vapor sobrecalentado, o la humedad del extractor grande de la etapa de la turbina de vapor será demasiado alta, que influenciará su seguridad. Así, el vapor que atraviesa los sobrecalentadores y los recalentadores son vapor de alta temperatura, su funcionamiento de la transferencia de calor es muy malo, que determina que las temperaturas de la pared del tubo de sobrecalentadores y de recalentadores son altas.
El calentador estupendo del vapor eficiente termal de HDB para el carbón encendió calderas
Especificación:
Los calentadores estupendos son el de las piezas más importantes del sapre de la caldera que mejora la eficacia termal. El calentador estupendo radiante de alta temperatura de la caldera de vapor se aplica generalmente en la caldera de alta presión de la central eléctrica.
En la caldera, el papel del calentador estupendo es calentar el vapor saturado a cierta temperatura del vapor sobrecalentado para aumentar eficacia de la central eléctrica. El repetidor esencialmente mejora más lejos la eficacia de ciclo de la central térmico.

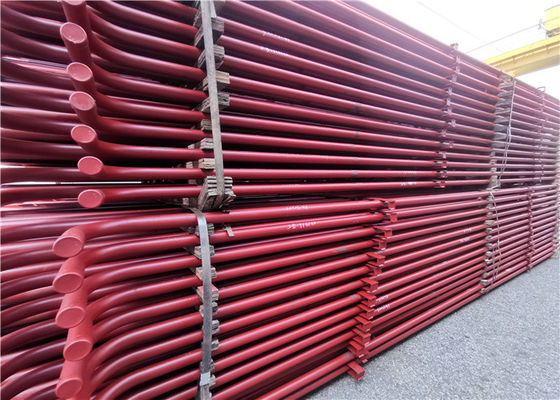

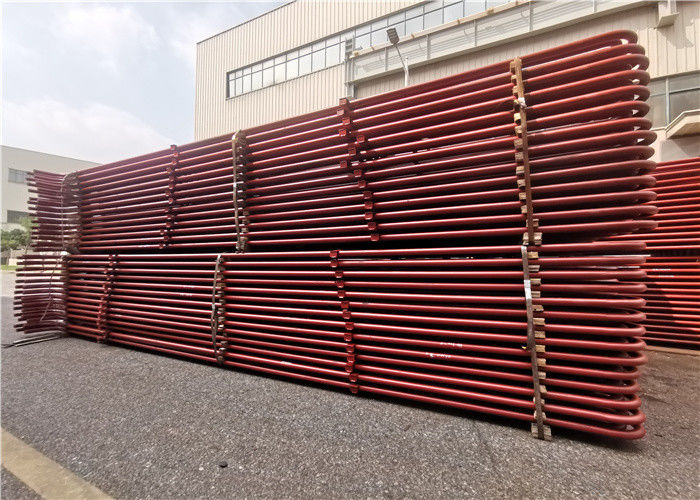

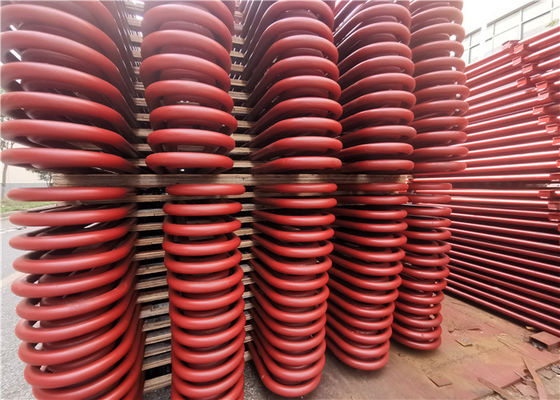

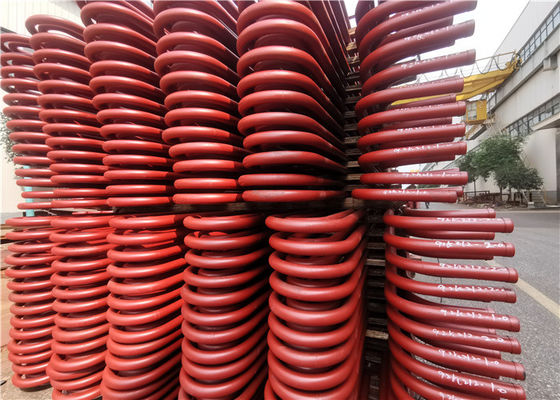

Bobinas estupendas del calentador del vapor: Las bobinas estupendas del calentador se utilizan en una caldera para generar el vapor saturado. Las bobinas estupendas del calentador se utilizan especialmente en calderas de la central eléctrica. Fabricamos bobinas estupendas del calentador en diversos grados de acero de aleación y en mancha menos tubos de acero con o sin ayuda y jefe según el dibujo del cliente.
Los cambios en condiciones de funcionamiento de la caldera, tales como nivel de la carga, cambio del combustible, cambio de la condición de la combustión, etc., tienen todo un impacto en temperatura del vapor del mercado del sobrecalentador, así que en calderas de la central eléctrica hay medios de ajustar temperatura del vapor del mercado de la caldera para hacerla estable en el valor especificado. Los medios de uso general son:
(1) con el tipo reductor del chorro de agua o de la superficie de la temperatura directamente ajustar la temperatura del vapor;
(2) con la hornilla del oscilación para cambiar la temperatura del humo del mercado del horno;
(3) con la absorción del calor del sobrecalentador del ajuste de la recirculación del humo. Cuando los aumentos de la carga de la caldera, el valor de la subida de la temperatura de la entrada y vapor del mercado de los aumentos del sobrecalentador del flujo, mientras que el valor de la subida de la temperatura de las disminuciones radiantees del sobrecalentador.
Si el sobrecalentador convectivo, el sobrecalentador radiante y el sobrecalentador semi-radiante se combinan y se configuran correctamente, la temperatura del vapor del mercado puede cambiar menos cuando las condiciones de la carga y de la combustión cambian. La absorción del calor y el flujo del vapor de los tubos paralelos en la pila del sobrecalentador serán diverso en funcionamiento. Para evitar temperatura excesiva en tubos individuales, el sobrecalentador se divide en varios grupos del tubo en calderas grandes. El vapor de cada grupo del tubo se mezcla con una caja de recogida fuera del horno y el tubo de la guía del vapor se utiliza para hacer cada transposición del grupo del tubo, para evitar diferencia excesiva de la temperatura entre cada tubo.
Generalmente 30 ~ 60 milímetros. El tipo más común de sobrecalentador del flujo es tubo serpentino. Tiene un grupo más intensivo del tubo, adornar en 450 ~ 1000 el tubo del ℃ de la temperatura del humo, humo de la erosión vertical y lateral. El humo transfiere principalmente el calor al tubo por la convección, y algo del calor es absorbido por la radiación. El placa-tipo sobrecalentador consiste en una pluralidad de pantallas del tubo, dispuesta en la parte superior del horno o en el mercado, perteneciendo al tipo sobrecalentador de la radiación o de la semi-radiación. El anterior absorbe calor radiante de la llama del horno, mientras que este último también absorbe un cierto calor de la convección. En calderas de la central eléctrica sobre mpa 10, el tipo de la pantalla y el tipo serpentino sobrecalentador son de uso general aumentar la absorción del calor. El sobrecalentador de la pared aplicado en la pared interna del horno es el sobrecalentador radiante, que se utiliza raramente. El sobrecalentador montado en la pared se utiliza en la caldera de la central eléctrica de la capacidad grande para formar la pared del tubo del top y de la convección del horno. La imagen muestra a arreglo de varios el sobrecalentador. Las calderas industriales de pequeña capacidad con el sobrecalentador pueden cumplir los requisitos solamente con el sobrecalentador de la sola etapa.
Detalles
| 1 |
Composición material |
El acero de carbono, el acero de aleación o el acero a prueba de calor, las cajas de la colección y el otro material de apoyo. Los tubos son tipos modificados para requisitos particulares de especificaciones. |
| 2 |
Modelo del diseño |
Disposición vertical u horizontal. |
| 3 |
Ventajas |
Aspecto hermoso, tamaño, exactitud, tecnología de doblez y de soldadura de primera clase, equipo de primera clase de la detección. |
Estructura del diseño
1. vapor saturado de calefacción, temperatura hasta 900 grados C.
2. eficacia alta, el >90%.
3. calefacción de alta velocidad.
4. diseño con acero inoxidable.
5. vida de servicio larga de diseño, 15 años.
termínenos requirió datos técnicos, tales como capacidad del vapor, presure, temperatura requerida etc. Diseñaremos por consiguiente.
La caldera de HD ofrece un mejor en la instalación de la clase
La caldera de Huadong se ha estado especializando en producir componentes de encargo de la caldera durante 34 años desde 1985. Nuestros componentes de la caldera se han utilizado en los generadores de vapor industriales, calderas de vapor, calderas de agua caliente, calderas de vapor eléctricas, cuecen estaciones, el etc al vapor manorreductores
