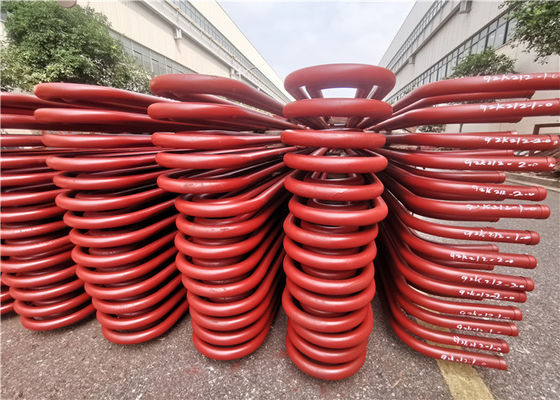

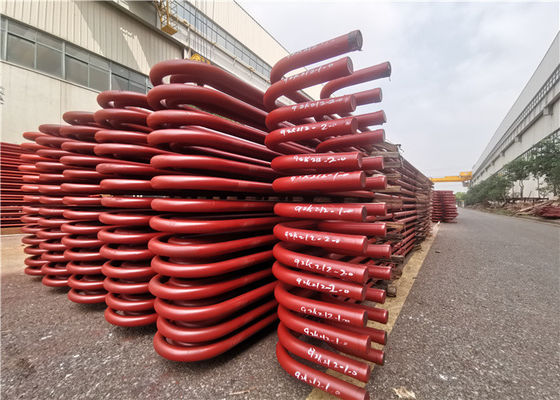

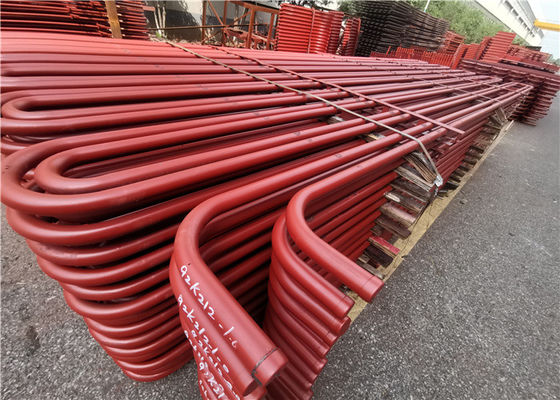

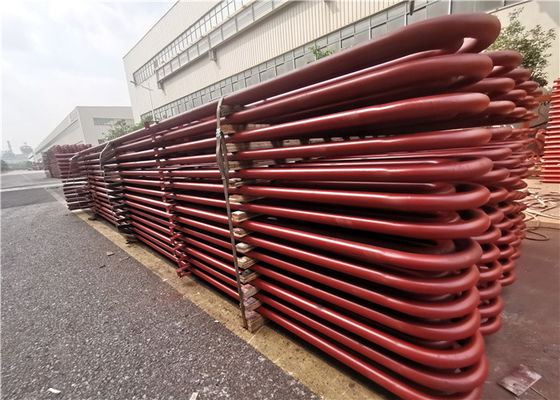

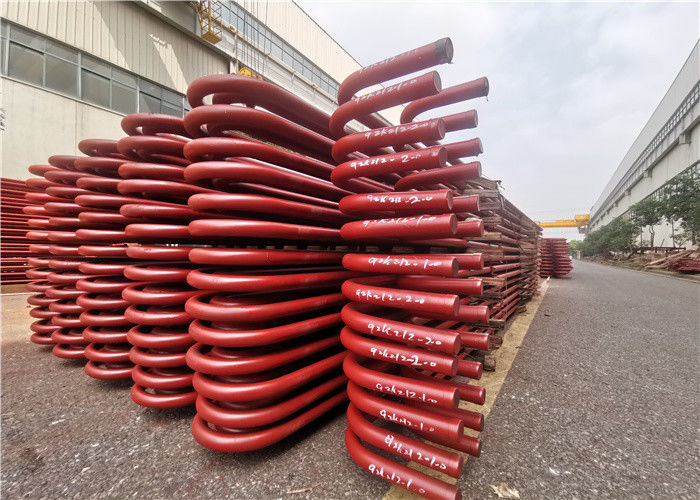

Bobina horizontal inconsútil del sobrecalentador de ASME SA192 para el neutral del carbono

Bobina horizontal inconsútil del sobrecalentador de ASME SA192 para el neutral del carbono

Introducción de Serpentine Tube

Los sobrecalentadores y los recalentadores son partes importantes para las superficies de calefacción, usadas para aumentar temperatura del vapor, apuntando mejorar entalpía del vapor y fomentarla para aumentar la eficacia termal de la circulación para la central eléctrica.

Los sobrecalentadores funcionan para calentar el vapor surnatured al vapor sobrecalentado con cierto tempetature. Cuando las cargas de la caldera u otras condiciones de trabajo cambian, es necesario asegurarse de temperatura del vapor sobrecalentado para ser normal, y dentro de la gama permisible de variación de la temperatura.

De la circulación termal en la central eléctrica, los parámetros originales de la presión y la temperatura es más altos, la eficacia termal de la circulación es mejor, o la humedad del vapor de la parte posterior de la turbina de vapor es demasiado alta, influenciando su seguridad. Mientras que la temperatura del vapor del superheaer es limitada por los materiales del metal, actualmente, debido a la limitación de los materiales del metal, la temperatura sobrecalentada para la mayoría de las calderas de la central eléctrica todavía está dentro de la gama de 540-555 dgrees, y evitar la humedad del vapor de la cuchilla de la parte posterior de la turbina de vapor demasiado grande, el sistema de recalentamiento medio se aplica así.

Serpentine Tube es ampliamente utilizada en sistemas del cambiador de calor. El equipo del Calor-cambiador en base de los tubos en forma de "u" inoxidables inconsútiles y del tubo inoxidable soldado con autógena de la curva en U es esencial en estratégico campos importantes y críticos---Edificio de la caldera, del cambiador de calor, nuclear y petroquímico de la máquina.

Hua Dong Energy Technology Started para producir a Serpentine Tube Since 1985, para suministrar hasta ahora ya más de 300.000 toneladas de Serpentine Tube de acero a más de 30 países.

Los tratos de Hua Dong Energy Technology con acero inoxidable austenítico, tubo del acero de aleación de níquel (Hastelloy, Monel, Inconel, Incoloy) y tubo inconsútiles y soldados con autógena ya más de 35 años, cada año venden más de 50000 toneladas de tubería de acero y de tubo. Nuestro cliente ya cubrir más de 45 países, como Italia, Reino Unido, Gernmany, los E.E.U.U., Canadá, Chile, Colombia, la Arabia Saudita, Rusia, Corea, Singapur, Austrial, Polonia, Francia,….Y nuestra compañía y fábrica de la rama del grupo se han aprobado ya cerca: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.

Requisitos técnicos:

Especificación estándar de los tubos rectos para doblar:

ASME SA 213; SB 163 DE ASME; ASME A789, ASME SA268, ASME SA269, etc.

Marca: Antes de doblar marcando la máquina por todo la longitud del tubo (tratamiento de Bent Section After Heat sin la marca)

Nota: La marca es también posible después de doblar en las piezas rectas del tubo de U-doblez.

Tubos de la curva en U:

- Estándar de TEMA RCB 2,31 de la asociación tubular de los fabricantes del cambiador (9na edición).

- Especificación estándar de ASTM A688/ASME SA688 para los tubos soldados con autógena del grado de acero resistente a la corrosión austenítico diseñado para los termos de alimentación.

- Requisitos estándar de ASTM B163/ASME SA163 Techinical para los tubos del níquel y de la aleación de níquel para los condensadores y los cambiadores de calor.

- Especificaciones del cliente.

Radio de doblez: De 1.5*OD (diámetro exterior) hasta 1500m m

Al pedir los tubos con el radio menos o el igual a 1.5*OD, es necesario estar de acuerdo la precisión de Geometrics.

Longitud máxima de los tubos rectos: (Antes de doblar): 35000 milímetros.

Longitud de pierna: Minuto 1 metro, máximo 16500 milímetros (para R=1500mm máximo)

Nota: El otro tamaño está disponible sobre el acuerdo.

Tratamiento térmico: Tensión aliviada después de U-doblar (área de doblez más la pierna del For Each de 300M M).

Prueba hidrostática después de doblar de U: Barra máxima de la presión de prueba 600, Sec de impregnación 10. Con

Agua Dematerialized. Purificación del aire comprimida después de la Hidráulico-prueba.

Empaquetado: En las cajas de madera Pre-fumigadas Transporte-dignas fuertes de dimensiones correspondientes para

cada longitud del tubo, radio, diámetro, según requisitos del PO así como envuelto en polietileno

películas con los casquillos plásticos suaves en ambos extremo del tubo.

Serpentine Tube cumple con los estándares siguientes:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Grado de acero:

El tubo de otras aleaciones y grados de acero se puede producir sobre el acuerdo.

Algunas de las pruebas de la calidad realizadas por nosotros incluyen:

Prueba suplementaria: Aparte de las pruebas antedichas, también realizamos en la prueba suplementaria de los productos manufacturados. Las pruebas condujeron debajo de esto incluyen:
