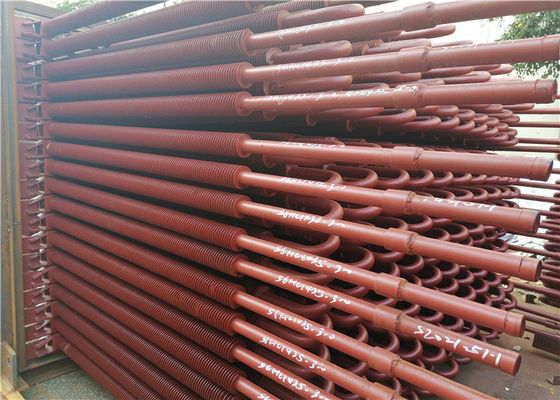

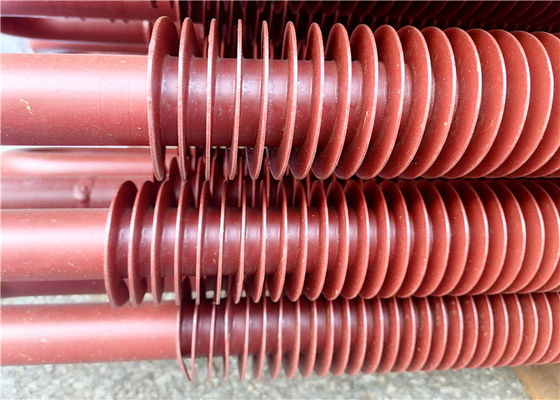

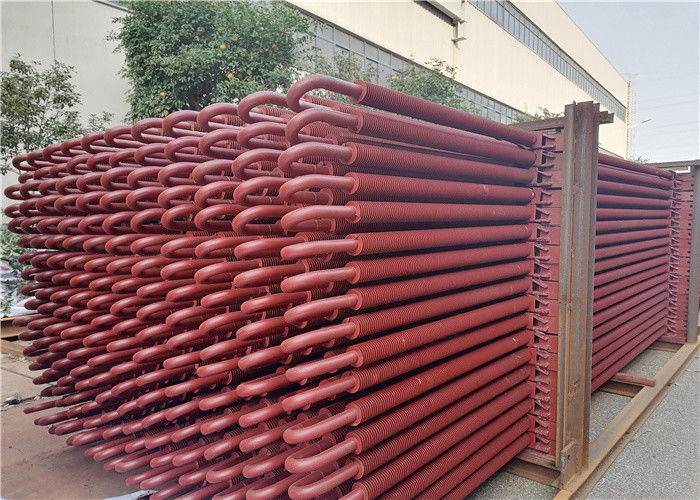

El tubo aletado espiral es formado soldando con autógena la tira de acero en el tubo desnudo a lo largo de la pista espiral por método de soldadura de alta frecuencia. A través de proceso material de la bobina de la aleta y de la soldadura de alta frecuencia, el tubo aletado espiral puede hacer la aleta y la presión del tubo que derrite en conjunto, su resistencia termal del contacto es aproximadamente 0 que puede soportar la tensión termal de alternancia. No hay deformación después de soldar con autógena, para no debilitar la fuerza de sustentación del tubo bajo, conducente a la transferencia de calor de la aleta a la pared interna del tubo bajo. El tubo serpentino herido por el tubo aletado sprial (la pieza del codo no tiene ningún aletado) se compone del grupo del tubo como la superficie de calefacción del ahorrador, es decir, el ahorrador aletado sprial.
El tubo aletado espiral ha sido ampliamente utilizado en la recuperación de calor del ahorrador del carbón, del precalentador de aire y de la caldera de calor residual, así como del equipo del intercambio de calor en la industria química y el recipiente del reactor. Nuestros productos se pueden modificar según las necesidades de nuestros clientes y el diseño de situation.we y fabricar la aleta espiral segura, confiable y eficiente tubes.it también ha terminado sistemas independientes de la garantía de la calidad del producto. La producción de tubos de aleta espirales está con alta eficacia de la transferencia de calor, tienen resistencia del humo y se diseñan para un pequeño espacio.
1. Los cambiadores de calor del tubo aletado consisten en una cáscara y un montaje de tubos aletados.
2. Las aletas se utilizan para aumentar la superficie eficaz de la tubería del cambiador de calor.
3. Se utilizan los tubos aletados cuando el coeficiente de transferencia de calor en fuera de los tubos es apreciable más bajo que ése en el interior; como en transferencia de calor de un líquido a un gas, vapor a un gas, tal como vapor al cambiador de calor del aire, líquido térmico al cambiador de calor del aire, cuando una superficie extendida es necesaria en solamente un lado flúido o cuando la presión de funcionamiento necesita ser contenida en un lado flúido.
El área de transferencia de calor del tubo de aleta es 8 veces el tubo ligero, intercambio de calor de gran eficacia, avanzado que los otros productos del calor-intercambio.
Uso: Ahorrador de la caldera, intercambio de calor, caldera de calor residual de la central eléctrica, ingeniería petroquímica.
Parámetro técnico
| Medio |
aire, humo, aceite termal, agua, salmuera, refrigerante, etc. |
| Temperatura |
el cambiador de calor estándar 560 al ° C por los materiales especiales puede ser más alto |
| Materiales del tubo |
acero de carbono, acero inoxidable, aleación o materiales especiales |
| Materiales de las costillas |
acero de carbono, acero inoxidable, metal no ferroso, aleación o materiales especiales |
| Tratamiento del &Surface del aislamiento térmico |
según la especificación de los clientes
|
Características
1. El cuerpo del equipo se puede diseñar en muchos módulos para asegurar el funcionamiento a largo plazo y estable;
2. Estructura compacta que puede agrandar el calor que intercambia área para añadir el área de transferencia de calor y menos salida
3. Mejore la eficacia de la transferencia de calor
4. Arreglo de la estructura: En línea o el arreglo escalonado
Detalles
los productos 1.Our se pueden modificar según las necesidades y la situación de nuestros clientes.
el diseño 2.we y fabricar la CALDERA segura, confiable y eficiente de la H-aleta tubes.HD también ha terminado sistemas independientes de la garantía de la calidad del producto.
3.Production de los tubos de la H-aleta están con alta eficacia de la transferencia de calor, tienen resistencia del humo y se diseñan para un pequeño espacio.
Control de calidad
| 1 |
Prueba de impacto e informe del cálculo de fuerza con la información de materiales aplicada. |
| 2 |
(Inspección no destructiva) informe 100%NDT de la placa de acero, del tubo y del electrodo. |
| 3 |
Radiografía, γ-Ray e informe de inspección penetrante líquido de la prueba (costura de soldadura): para asegurar la calidad de la caldera entera. |
| 4 |
Informe de prueba hidráulica: asegure la presión y la seguridad estándar de trabajo. |
Estructura
Nuestros productos se pueden modificar según las necesidades de nuestros clientes y el diseño de situation.we y fabricar la CALDERA segura, confiable y eficiente de la H-aleta tubes.HD también ha terminado sistemas independientes de la garantía de la calidad del producto. La producción de tubos de la H-aleta está con alta eficacia de la transferencia de calor, tienen resistencia del humo y se diseñan para un pequeño espacio.
