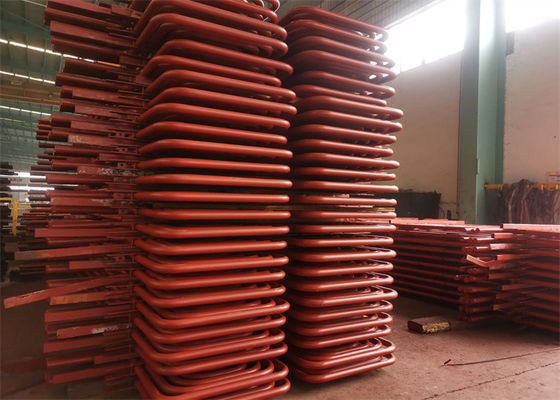

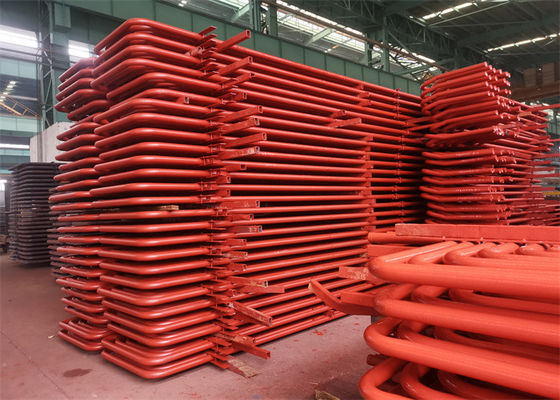

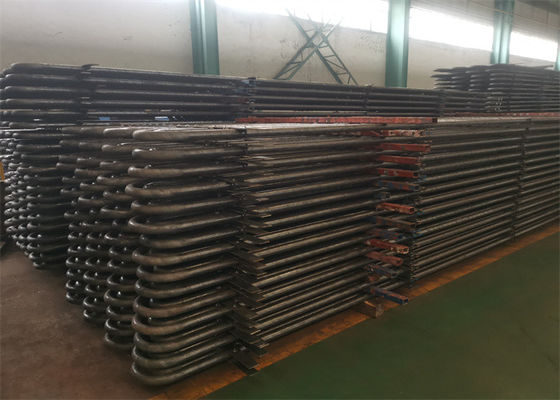

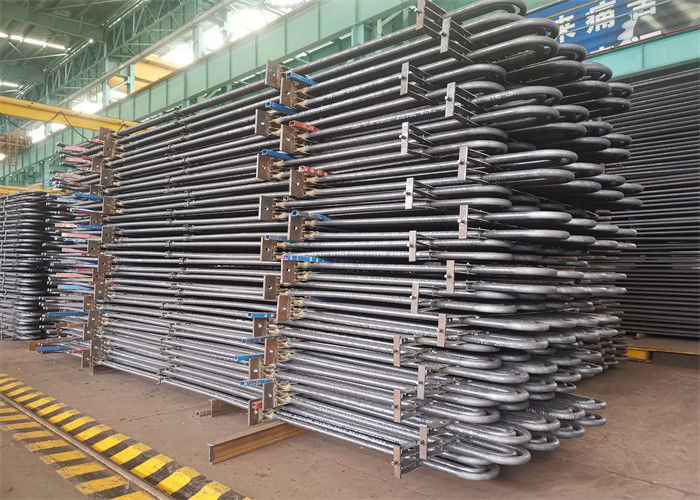

Radiación térmica de tubería de bobina de tubo serpentino sin costura SA210
Product Details
| Material: | Acero inoxidable, acero de carbono, acero de aleación | Certificado: | ASME, TUV, SGS, CE, GRADO A, ISO9001 |
|---|---|---|---|
| Forma: | Curva en U, recta, bobina, tubo de la serpiente | Uso: | cambiador del boiler&heat, energía, petroquímico, nuclear |
| OD: | 1,5 a 1500m m | Acabamiento: | Recoció, biselando |
| Resaltar |
Tubo de serpentina sin costura,SA210 Tubo de serpentina sin costura,Tubo de serpentina de radiación térmica |
||
Product Description
ASME SA210 Tubo de bobina de sobrecalentador de tubo serpentino sin costura
Introducción al tubo serpentino
Requerimientos técnicos:
Especificación estándar de tubos rectos para doblar:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, etc.
Calificación:Antes de doblar con una máquina de marcado en toda la longitud del tubo (sección doblada después del tratamiento térmico sin marcar)
Nota: También es posible marcar después de doblar las partes rectas del tubo de doblado en U.
Tubos en U:
-TEMA RCB 2.31 Norma de la Asociación de Fabricantes de Intercambiadores Tubulares (9ª Edición).
-ASTM A688/ASME SA688 Especificación estándar para tubos soldados de acero austenítico resistente a la corrosión diseñado para calderas de agua de alimentación.
-ASTM B163/ASME SA163 Requisitos técnicos estándar para tubos de níquel y aleación de níquel para condensadores e intercambiadores de calor.
-Especificaciones del cliente.
Radio de curvatura: desde 1,5*OD (diámetro exterior) hasta 1500 mm
Al pedir tubos con radio menor o igual a 1.5*OD, es necesario acordar la precisión de la geometría.
Longitud Máxima de Tubos Rectos: (Antes de Doblar): 35000 mm.
Longitud de la pierna: Mín. 1 metro, Máx.16500 mm (para R máx. = 1500 mm)
Nota: Otros tamaños están disponibles previo acuerdo.
Tratamiento térmico: estrés aliviado después de la flexión en U (área de flexión más 300 mm para cada pierna).
Prueba hidrostática después de la flexión en U: Presión máxima de prueba 600 bar, remojo 10 seg.Con
Agua Desmaterializada.Limpieza de aire comprimido después de la prueba hidráulica.
Embalaje: En cajas de madera prefumigadas resistentes al transporte de las dimensiones correspondientes para
cada tubo de longitud, radio, diámetro, según los requisitos de PO, así como envuelto en polietileno
Películas con tapas de plástico blando en ambos extremos del tubo.
Los sobrecalentadores y recalentadores son partes importantes de las superficies de calentamiento, que se utilizan para aumentar la temperatura del vapor, con el objetivo de mejorar la entalpía del vapor y aumentar aún más la eficiencia de la circulación térmica para la central eléctrica.
Los sobrecalentadores funcionan para calentar vapor sobrenatural a vapor sobrecalentado con una temperatura determinada.Cuando cambian las cargas de la caldera u otras condiciones de trabajo, es necesario asegurarse de que la temperatura del vapor sobrecalentado sea normal y esté dentro del rango permitido de variación de temperatura.
Debido a la circulación térmica en la central eléctrica, los parámetros originales de presión y temperatura son más altos, la eficiencia térmica de la circulación es mejor o la humedad del vapor de la parte trasera de la turbina de vapor es demasiado alta, lo que influye en su seguridad.Si bien la temperatura del vapor del sobrecalentador está limitada por los materiales metálicos, en la actualidad, debido a la limitación de los materiales metálicos, la temperatura de sobrecalentamiento para la mayoría de las calderas de las centrales eléctricas todavía está dentro del rango de 540-555 grados, y para evitar la humedad del vapor de la hoja de la turbina de vapor. parte trasera demasiado grande, por lo que se aplica el sistema de recalentamiento central.
Éltubo serpentinoCumplir con los siguientes estándares:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Grado de acero:
| Ferrito | austenita | Dúplex | Súper Dúplex | Aleaciones de Ni | Titanio |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Se pueden producir tubos de otras aleaciones y grados de acero previo acuerdo.
Algunas de las pruebas de calidad realizadas por nosotros incluyen:
| Prueba de corrosión | Se realiza solo cuando el cliente lo solicita especialmente. |
| Análisis químico | Prueba realizada según los estándares de calidad requeridos. |
| Pruebas destructivas/mecánicas | extensible |Dureza |Aplanamiento |llamarada |Brida |
| Curva inversa y Re.pruebas planas | Realizado en total conformidad con los estándares relevantes y las normas ASTM A-450 y A-530, lo que garantiza una expansión, soldadura y uso sin problemas por parte del cliente. |
| Pruebas de corrientes de Foucault | Hecho para detectar homogeneidades en el subsuelo mediante el uso del sistema de prueba digital de marcas de fallas |
| Prueba hidrostática | Prueba 100% Hidrostática realizada según norma ASTM-A 450 para control de fugas en tubería, y mayor presión que podemos soportar 20Mpa/7s. |
| Prueba de aire bajo presión | Para verificar cualquier evidencia de fuga de aire |
| Inspección visual | Después de la pasivación, cada longitud individual de los tubos y tuberías se somete a una inspección visual exhaustiva por parte de personal capacitado para detectar fallas en la superficie y otras imperfecciones. |
Pruebas complementarias:Además de las pruebas mencionadas anteriormente, también realizamos pruebas complementarias en los productos fabricados.Las pruebas realizadas bajo este incluyen:
|
·Pruebas de corrientes de Foucault ·Pruebas OP ·Pruebas de radiografía |
·Pruebas de corrosión ·Micropruebas ·Pruebas de macros |
·Pruebas de IGC ·Prueba de ultrasonido ·Prueba de penetración de líquido |
El tubo serpentino se usa ampliamente en sistemas de intercambiador de calor.
Hua Dong Energy Technology comenzó a producir tubos serpentinos desde 1985, hasta ahora ya suministra más de 300,000 toneladas de tubos serpentinos de acero a más de 30 países.
Hua Dong Energy Technology se ocupa del acero inoxidable austenítico, acero de aleación de níquel (Hastelloy, Monel, Inconel, Incoloy) y tubos soldados y sin costura desde hace más de 35 años, cada año vende más de 50000 toneladas de tubos y tubos de acero.Nuestro cliente ya cubre más de 45 países, como Italia, Reino Unido, Alemania, EE. UU., Canadá, Chile, Colombia, Arabia Saudita, Rusia, Corea, Singapur, Austria, Polonia, Francia, ... Y nuestra sucursal y fábrica del grupo ya han sido aprobados por: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
