Estándar del tubo de aleta de la caldera H de las piezas ASME para el sistema de traspaso térmico
Product Details
| Tipo: | Tubo de aleta, tubo del cambiador de calor | USO: | Heater Parts, cambiador de calor |
|---|---|---|---|
| material de la aleta: | acero de carbono, acero inoxidable, acero 304L/316LStainless | Embalaje: | Embalaje marinero del tubo de aleta |
| Color: | Modificado para requisitos particulares | Paquete: | Caso de madera con el marco de acero, en paquetes, el etc. |
| Resaltar |
tubo de aleta de acero inoxidable de la caldera 316L,Tubo de aleta de la caldera H,Tubo del cambiador de calor de la aleta de la caldera |
||
Product Description
Piezas de componentes de caldera H tubo de aleta cuadrada con estándar ASME para sistema de transferencia de calor
Introducción del producto

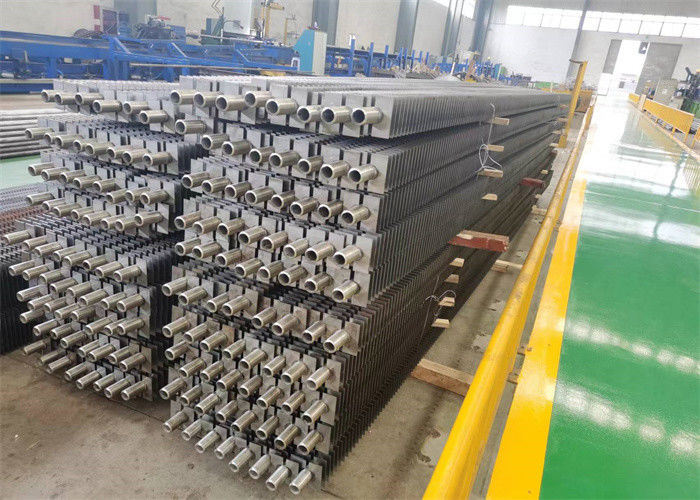

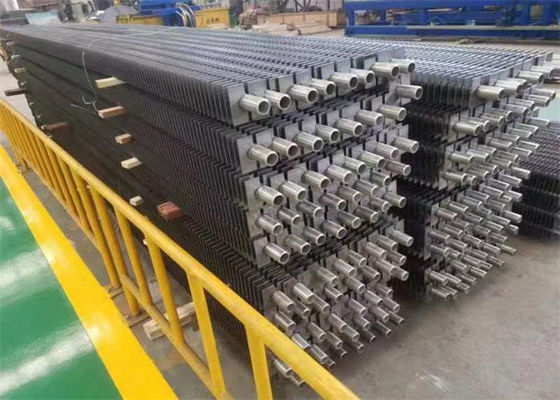

El tubo con aletas H se llama tubo con aletas cuadradas, hay dos tipos de tubos con aletas H, uno es un solo tubo, generalmente llamado cuadrado
tubo con aletas, el otro es un tubo doble, generalmente llamado tubo con aletas rectangular.Y según los requisitos del cliente.
fabricación.Debido a su forma rectangular, proporciona una superficie más grande que los tubos con aletas en espiral.Debido al área de superficie más grande disponible, estos tubos con aletas se utilizan principalmente en aplicaciones de calentamiento de aire para reducir el tamaño total del equipo.
La tasa de fusión entre el tubo con aletas en forma de H y el tubo de acero es del 95 % o más, la resistencia térmica de contacto es pequeña y la conductividad térmica es buena.Debido a que el flujo de aire entre los haces de tubos de intercambio de calor es similar a las características del flujo en tándem, hay menos acumulación de polvo en la superficie de intercambio de calor durante la operación y las aletas se limpian de manera más uniforme.La tasa de utilización efectiva del área de expansión de la aleta en forma de H es más alta que la del tubo con aletas en espiral, y la eficiencia general de transferencia de calor es aproximadamente un 10% más alta que la del haz de tubos con aletas en espiral.
Los tubos con aletas en forma de H tienen una tasa de expansión de área alta, menos acumulación de polvo y una alta eficiencia de transferencia de calor.En el caso de una capacidad de transferencia de calor equivalente, el intercambiador de calor puede ocupar el espacio más pequeño y puede minimizar los materiales de alta calidad (es decir, tubos de presión) La cantidad de uso y más uso de materiales de baja calidad (aletas).Para nuevos proyectos de ingeniería, la altura de la disposición del intercambiador de calor se puede reducir, el peso total se reduce considerablemente, la carga del sistema de suspensión se reduce y el costo total se reduce;Para el proyecto de renovación, se puede organizar la mayor cantidad posible de área de intercambio de calor en un espacio limitado para reducir la temperatura de escape, mejorar la eficiencia de la recuperación de calor residual o aumentar el espacio de mantenimiento para facilitar el mantenimiento.
| Tubos de calor /FIN de acero inoxidable | |
| Solicitud | Es ampliamente utilizado para intercambiadores de calor, acondicionadores de aire, refrigeradores, economizadores. y otras partes de la industria del calor. |
| Material de la tubería base | Inoxidable |
| Material de las aletas | Inoxidable |
| Tipo de tubería base | Sin costuras, Soldado |
| tipo de aletas | L, U, W |
| OD de tubos base | 15 mm-219mm |
| WT de tubos base | 1,5-6 mm |
| Altura de las aletas | 8 mm-30mm |
| Peso de las aletas | 0,8 mm-3,0 mm |
| Paso de aletas | 2,3 m-20mm |
| Longitud del área en blanco | de acuerdo a la solicitud del Cliente. |
| Longitud de los tubos con aletas | ≤23m |
Nuestros productos se pueden modificar de acuerdo con las necesidades de nuestros clientes y la situación. Diseñamos y fabricamos tubos de aleta H seguros, confiables y eficientes. También ha completado sistemas de garantía de calidad de productos independientes. La producción de tubos de aleta H tiene un alto eficiencia de transferencia de calor, tienen resistencia a los gases de combustión y están diseñados para un espacio pequeño.
| Parámetros técnicos | El alto grado de aleta 0-16 mm (o diámetro exterior de la aleta φ25-φ75); Paso de aletas 2,0-5,0 mm;Longitud del tubo de aleteo 0,5 ~ 14 m. |
| Tubo de aleteo rodante de metal simple | Aluminio puro 1060 o aleación de aluminio 6063,6061. Diámetro exterior Debe ser inferior a 40 mm |
| Tubo de aleteo rodante de metal doble | Protección a base de tubos de la capa exterior de aluminio. Los tubos, resistentes a la corrosión, a base de tubos pueden estar hechos de tubería de acero al carbono, además de acero inoxidable También se pueden utilizar tubos de acero y tubos de cobre, así como tubos de aleación de titanio. |
| Paquete | Los tubos con aletas de aluminio están bien embalados en una película de plástico en el marco interior y de acero. en el exterior |
Especificaciones
1).Agregue el área de intercambio de calor y reduzca el número de tubos, también aumente el área de la sección de flujo de humos para reducir la velocidad y la abrasión de los humos.
2).El tubo de aleta tipo H se puede hacer para doblar el tubo de aleta tipo H, alta rigidez para adaptarse a la fila de tubos largos.
3).Economizador de aleta tipo H dispuesto en línea para convertir el espacio en muchas zonas pequeñas, flujo de aire promedio para reducir la abrasión.
4).Con canal recto para obtener el mejor efecto de soplado de cenizas.
5).La estructura compacta para reducir el peso y reducir el costo de fabricación.
| Material del tubo base | Acero inoxidable, acero al carbono, aleación de acero, aleación de cobre, aluminio, SA179 | ||
| Material de la aleta | Aluminio, aleación de cobre, acero inoxidable, acero al carbono | ||
| Estándar | ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 | ||
| profundidad de la aleta | 0,5-3 mm | ||
| Diámetro exterior del tubo base | 12,7-18 mm | ||
| Aletas por pulgada | 8-20Nos (a petición del cliente) | ||
| Requisito de prueba | Prueba de propiedad física, análisis de composición química, prueba no destructiva, otra inspección y prueba según los requisitos del cliente. | ||
| Solicitud | Enfriador de aire, Enfriador de aire de carga, Condensador, Evaporador, Enfriador de líquido, Enfriador de gas, Enfriador de aceite, Radiador, Refrigeración, Intercambio de calor de vapor a aire, supercalentador, etc. | ||
Certificación
Perfil de la empresa
Zhangjiagang Hua Dong Energy Technology Co., Ltd. es una empresa de alta tecnología especializada en la producción de todo tipo de tubos y tuberías de acero inoxidable, al carbono y aleado, placas de acero que se utilizan ampliamente en el campo de calderas e intercambiadores de calor, energía, petroquímica, minería , industria alimentaria, papelera, gas y fluidos.Y hemos pasado las certificaciones que incluyen ASME, TUV, Grado A, ISO9001, EN12952, EN10216, SO3834.
La compañía es la subsidiaria de Zhangjiagang Hua Dong Boiler Co., Ltd, que es el fabricante líder de calderas y piezas de calderas en China con una historia de 35 años y una facturación anual de 110 millones de dólares estadounidenses.Nuestros productos se han exportado a más de 30 países como Estados Unidos, Australia, Vietnam, Pakistán, Albania, Camboya, India, Indonesia, Corea del Sur, Filipinas, Turquía, Arabia Saudita, Alemania, Rusia, Chile, Siria, Tailandia, Bangladesh, Francia, Argelia, Mongolia y Singapur, Cuba, Irak, Italia, España, Japón, Yugoslavia, Sri Lanka, República Checa, Kirguistán, Canadá, Malasia, Reino Unido, etc.
Ubicación:
Nuestra empresa se ubica en la ciudad de Zhangjiagang, que es una ciudad portuaria y está a solo 120 km de Shanghái, a 60 km de Suzhou ya 60 km de Wuxi.El tráfico es muy conveniente.
