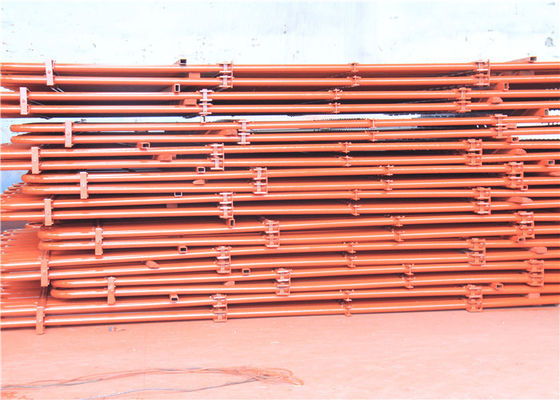

ASME certificó el ahorrador Serpentine Coil Tube Anti Corrosion de la caldera
Introducción de productos
|
Nombre de producto
|
Ahorrador para la corrosión anti del punto de condensación de la caldera del molino de la palma, corrosión anti de la baja temperatura
|
|
Tipo de la estructura
|

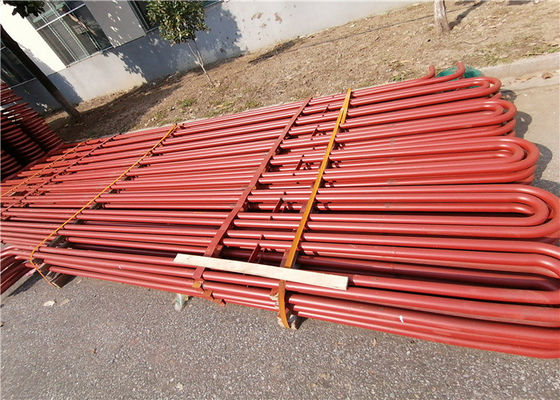

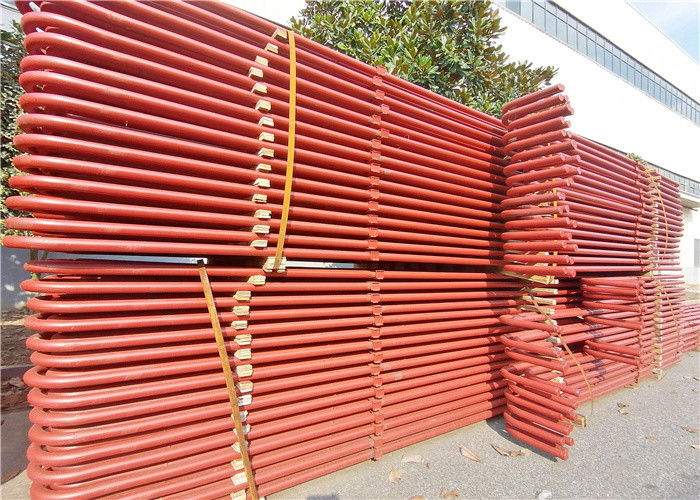

Bobina Serpentine Coil del tubo
|
|
Material del tubo
|
Acero de Corten, acero del ND (09CrCuSb)
|
|
Estándar
|
China GB, ASME
|
|
Fabricante Grade
|
El grado de China A, ABS certificó, TUV certificó
|
|
Tipo del tubo
|
Tubo desnudo
|
|
Especificación del tubo
|
Según requisitos de cliente
|
|
Grueso de pared del tubo
|
Según requisitos de cliente
|
|
Presión de funcionamiento
|
depende del material
|
|
Temperatura de trabajo
|
depende del material
|
|
Soldadura
|
Soldadura a tope del tubo automático de GTAW (TIG)
|
|
NDT de soldadura
|
RT automático 100%
|
Corrosión anti especial del punto de condensación, ND material 09CrCuSb de acero de la baja temperatura de la corrosión anti del humo.
Cloro (Cl-material resistente a la corrosión del ion). Azufre (TANx-material resistente a la corrosión del ion).
09CrCuSb fue utilizado originalmente en proceso que se agrietaba del petróleo, contra a la corrosión.
El tubo de la curva en U cumple con los estándares siguientes:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Grado de acero:
| Ferrita |
Austenita |
Duplex |
Duplex estupendo |
Ni-aleaciones |
Titanio |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
El tubo de otras aleaciones y grados de acero se puede producir sobre el acuerdo.
Requisitos técnicos:
Especificación estándar de los tubos rectos para doblar:
ASME SA 213; SB 163 DE ASME; ASME A789, ASME SA268, ASME SA269, etc.
Marca: Antes de doblar marcando la máquina por todo la longitud del tubo (Bent Section After Heat
Tratamiento sin la marca)
Nota: La marca es también posible después de doblar en las piezas rectas del tubo de U-doblez.

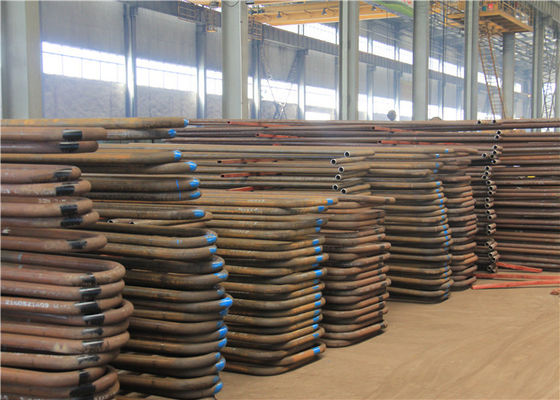

Tubos de la curva en U:
- Estándar de TEMA RCB 2,31 de la asociación tubular de los fabricantes del cambiador (9na edición).
- Especificación estándar de ASTM A688/ASME SA688 para los tubos soldados con autógena de resistente a la corrosión austenítico
Grado de acero diseñado para los termos de alimentación.
- Los requisitos estándar de ASTM B163/ASME SA163 Techinical para los tubos del níquel y del níquel alean para
Condensadores y cambiadores de calor.
- Especificaciones del cliente.
Radio de doblez: De 1.5*OD (diámetro exterior) hasta 1500m m
Al pedir los tubos con el radio menos o el igual a 1.5*OD, es necesario estar de acuerdo la precisión de Geometrics.
Longitud máxima de los tubos rectos: (Antes de doblar): 35000 milímetros.
Longitud de pierna: Minuto 1 metro, máximo 16500 milímetros (para R=1500mm máximo)
Nota: El otro tamaño está disponible sobre el acuerdo.
Tratamiento térmico: Tensión aliviada después de U-doblar (área de doblez más la pierna del For Each de 300M M).
Prueba hidrostática después de doblar de U: Barra máxima de la presión de prueba 600, Sec de impregnación 10. Con
Agua Dematerialized. Purificación del aire comprimida después de la Hidráulico-prueba.
Empaquetado: En las cajas de madera Pre-fumigadas Transporte-dignas fuertes de dimensiones correspondientes para
cada longitud del tubo, radio, diámetro, según requisitos del PO así como envuelto en polietileno
películas con los casquillos plásticos suaves en ambos extremo del tubo.
Algunas de las pruebas de la calidad realizadas por nosotros incluyen:
| Prueba de corrosión |
Conducido solamente cuando es pedido especialmente por el cliente |
| Análisis químico |
Prueba hecha según normas de calidad requeridas |
| Prueba destructiva/mecánica |
Extensible | Dureza | El aplanar | Llamarada | Reborde |
| Reverso-curva y re. pruebas planas |
Realizado de plena conformidad con estándares relevantes y las normas A-450 y A-530 de ASTM, que asegura la extensión sin problemas, la soldadura y el uso en los clientes termina |
| Eddy Current Testing |
Hecho para detectar homogeneidades en superficie inferior usando sistema de prueba de la Defecto-marca de Digitaces |
| Prueba hidrostática |
Prueba hidrostática del 100% realizada según las normas de ASTM-A 450 para comprobar salida del tubo, y la presión más grande podemos apoyar 20Mpa/7s. |
| Aire bajo prueba de presión |
Para comprobar cualquier pruebas de la fuga de aire |
| Inspección visual |
Después de la estabilización, cada longitud de tubos y los tubos es sujetada a la inspección visual completa por el personal entrenado para detectar defectos de la superficie y otras imperfecciones |
Prueba suplementaria: Aparte de las pruebas antedichas, también realizamos en la prueba suplementaria de los productos manufacturados. Las pruebas condujeron debajo de esto incluyen:
|
· Eddy Current Testing
· O.P Testing
· Prueba de la radiografía
|
· Prueba de la corrosión
· Prueba micro
· Prueba macra
|
· Prueba del IGC
· Prueba ultrasónica
· El líquido penetra la prueba
|
