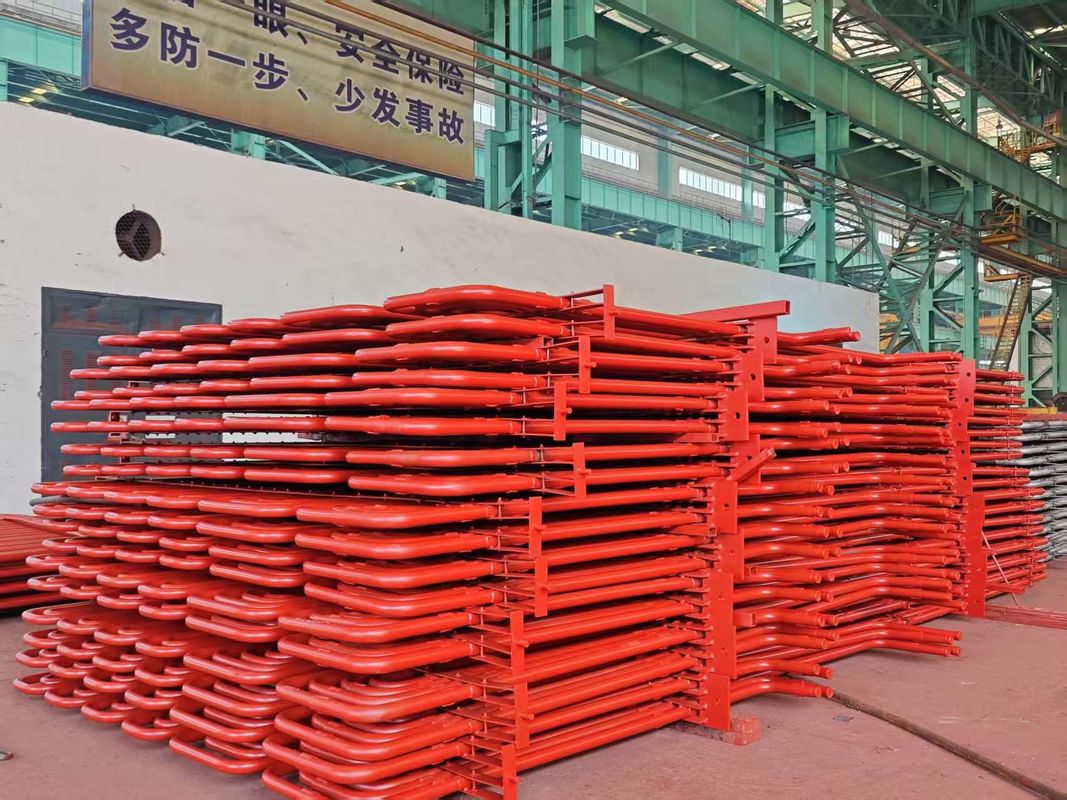

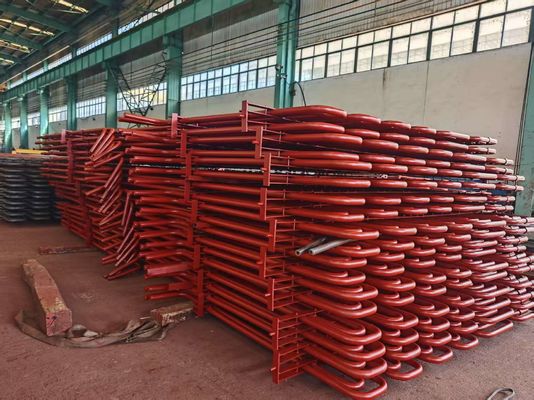

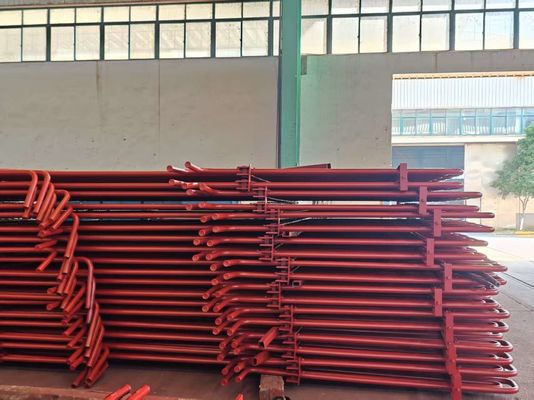

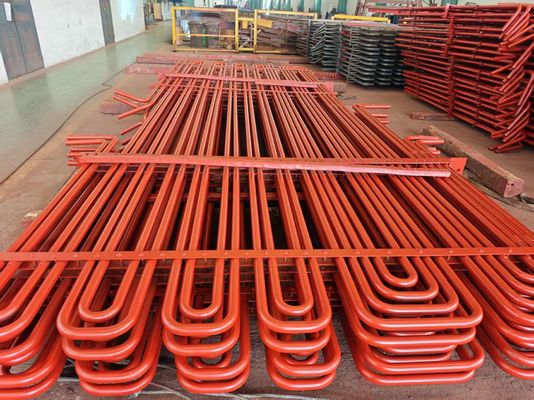

Sistemas de tubos de serpentina de aleación a medida - Certificado ASME para alta presión
¿Cómo personalizar los ángulos de flexión?
Personalización: flexión de 30°-270° con tolerancia de ±0,5° (Se requieren dibujos 3D con referencia del eje)
Descripciones
|
Nombre del producto
|
Calderas de centrales eléctricas de serpentina única con material de aleación
|
|
Tipo de estructura
|
Cubierta de tubo Cubierta de serpentina
|
|
Material del tubo
|
Acero corten, acero ND (09CrCuSb)
|
|
Grado del fabricante
|
China de grado A
|
|
Tipo de tubo
|
Tubo desnudo
|
|
Especificación del tubo
|
Según los requisitos de los clientes
|
|
espesor de la pared del tubo
|
Según los requisitos de los clientes
|
|
Presión de trabajo
|
Depende del material.
|
|
Temperatura de trabajo
|
Depende del material.
|
|
Saldado
|
Soldadura automática del extremo del tubo GTAW (TIG)
|
|
TIC de soldadura
|
RT automático 100%
|
.
Los economizadores o economizadores son dispositivos mecánicos destinados a reducir el consumo de energía, o para realizar una función útil como el precalentamiento de unfluidoEl término economizador se utiliza también para otros fines.Calderas, centrales eléctricas, calefacciónRefrigerador, ventilación y aire acondicionado (Aire acondicionadoEn términos sencillos, un economizador es un dispositivo que permite a los usuarios de un sistema deintercambiador de calor.
En las calderas, el economizador de calderas de bajo coste de instalación y mejor rendimiento para calderas CFB son dispositivos de intercambio de calor que calientan fluidos, generalmente agua,hasta el punto de ebullición de dicho fluido, pero normalmente no más allá de élLos economizadores de caldera económicos se llaman así porque los economizadores de caldera para calentar agua pueden hacer uso de la entalpía en flujos de fluidos que son calientes, pero no lo suficientemente calientes como para ser utilizados en una caldera,de este modo se recupera una entalpía más útil y se mejora la eficiencia de la calderaLos economizadores de caldera de mejor rendimiento son un dispositivo instalado en una caldera que ahorra energía al utilizar los gases de escape de la caldera para precalentar el agua fría utilizada para llenarla (el agua de alimentación).
Nuestro economizador es comprimir por el método de soldadura de alta frecuencia y la tecnología de la cinta de acero de acuerdo con cierta estructura automáticamente, la soldadura en espiral continua fuera de la pared del tubo de luz,y luego la otra parte reservada de la luz tubo de flexiónComo resultado, el diámetro y la longitud bajo las mismas condiciones, tiene mayor área de transferencia de calor
Parámetro técnico
| Modelo |
Nombre |
Especificación |
Cantidad |
Presión de trabajo |
Prueba de presión de agua en una sola fila
MPa
|
Presión de ensayo integral
MPa
|
| El valor de las emisiones de CO2 de los combustibles renovables de las instalaciones de combustión renovable se calculará en función de las emisiones de CO2 de las instalaciones de combustión renovable. |
Economizador de tubos desnudos |
32*3;
20 GB3087
|
124 líneas
(Incluidas las tres secciones de alta temperatura, temperatura media y baja baja)
|
4.54MPa |
9.1MPa |
5.25MPa |
| El valor de las emisiones de CO2 de los combustibles renovables de las instalaciones de combustión renovable se calculará en función de las emisiones de CO2 de las instalaciones de combustión renovable. |
Economizador de tubos de aleta espiral |
32*3;
20 GB3087
|
50 Hiras (incluidas las secciones de alta y baja temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Calderas de rejilla de cadena de 35 T/h |
Economizador de tubos de aleta espiral |
38*3;
20 GB3087
|
46 filas filas (incluidas las temperaturas altas y bajas) |
4.54MPa |
9.1MPa |
5.25MPa |
| Calderas de rejilla de cadena de 35 T/h |
Economizador de tubos desnudos |
38*3;
20 GB3087
|
99 Hileras (Incluidas las tres secciones de alta temperatura, temperatura media y baja baja) |
4.54MPa |
9.1MPa |
5.25MPa |
| Calderas de rejilla de cadena de 35 T/h |
Economizador de tubos desnudos |
32*3;
20 GB3088
|
99 filas (incluidas las tres secciones de alta temperatura, temperatura media y baja baja) |
4.54MPa |
9.1MPa |
5.25MPa |
| El valor de las emisiones de CO2 de los combustibles renovables de las instalaciones de combustión renovable se calculará en función de las emisiones de CO2 de las instalaciones de combustión renovable. |
Economizador de tubos desnudos |
32*3;
20 GB3087
|
93 Hileras (incluidas las tres secciones de alta temperatura, temperatura media y baja baja) |
4.73MPa |
9.5MPa |
5.93MPa |
| El valor de las emisiones de CO2 de los combustibles renovables de las instalaciones de combustión renovable se calculará en función de las emisiones de CO2 de las instalaciones de combustión renovable. |
Economizador de tubos desnudos |
32*3;
20 GB3087
|
108 Hiras (incluidas las tres secciones de alta temperatura, temperatura media y baja baja) |
4.73MPa |
9.5MPa |
5.93MPa |
| Calderas CFB/CFBB/CFBC de 48 T/h |
Economizador de tubos de aleta espiral |
38*4;
20G-GB5310
|
45 filas |
10.92MPa |
21.84MPa |
12.64MPa |
| Calderas CFB/CFBB/CFBC de 75 T/h |
Economizador de tubos desnudos |
32 por 3.5;
20G-GB5310
|
156 Hiras (incluidas las tres secciones de alta temperatura, temperatura media y baja baja) |
6.28MPa |
12.56MPa |
7.27MPa |
| Calderas CFB/CFBB/CFBC de 75 T/h |
Economizador de tubos desnudos |
32 por 3.5;
20G-GB5310
|
114 Hileras (incluidas las tres secciones de alta temperatura, temperatura media y baja baja) |
4.7MPa |
9.1MPa |
5.25MPa |
| Calderas CFB/CFBB/CFBC de 75 T/h |
Economizador de tubos de aleta espiral |
32*3;
20 GB3087
|
72 Hiras (incluidas las tres secciones de alta temperatura, temperatura media y baja baja) |
4.54MPa |
9.1MPa |
5.25MPa |
| Calderas CFB/CFBB/CFBC de 75 T/h |
Economizador de tubos de aleta espiral |
32*3;
20G-GB5310
|
72 Hiras (incluidas las secciones de alta y baja temperatura) |
6.28MPa |
12.56MPa |
7.27MPa |
| Calderas CFB/CFBB/CFBC de 75 T/h |
Economizador de tubos desnudos |
32*4;
20G-GB5310
|
114 Hileras (incluidas las tres secciones de alta temperatura, temperatura media y baja baja) |
6.28MPa |
12.56MPa |
7.27MPa |
| Materiales |
Acero de carbono o de aleación |
| El tipo |
Economizador de tubos desnudos;economizador de tubos con aletas;economizador de tubos con aletas en espiral;economizador de hierro fundido para calderas de centrales eléctricas y calderas industriales y comerciales; |
| Marca del producto |
Jinan Yuanda. |
| Aplicación |
Partes de intercambiadores de calor para calderas de vapor a carbón/calderas de agua caliente a carbón/calderas de cama CFBB |
| Las observaciones |
También se acepta el pedido personalizado. |
Ventajas
3.1Excelente rendimiento anti desgaste
3.2. Estructura compacta
3.3. Alta eficiencia térmica
3.4Estabilidad.
Perfil de la empresa
Zhangjiagang Hua Dong Energy Technology Co., Ltd. es una empresa de alta tecnología especializada en la producción de todo tipo de tubos y tubos de acero inoxidable, carbono y aleación,Placas de acero que se utilizan ampliamente en el campo de la caldera y el intercambiador de calorTambién hemos aprobado certificaciones como ASME, TUV, Grado A, ISO9001, EN12952, EN10216, SO3834.
La empresa es una filial de Zhangjiagang Hua Dong Boiler Co., Ltd.,que es el fabricante líder de calderas y piezas de calderas en China con una historia de 35 años y un volumen de negocios anual de 110 millones de UNuestros productos han sido exportados a más de 30 países como Estados Unidos, Australia, Vietnam, Pakistán, Albania, Camboya, India, Indonesia, Corea del Sur, Filipinas, Turquía,Arabia Saudí, Alemania, Rusia, Chile, Siria, Tailandia, Bangladesh, Francia, Argelia, Mongolia y Singapur, Cuba, Irak, Italia, España, Japón, Yugoslavia, Sri Lanka, República Checa, Kirguistán, Canadá,Malasia, el Reino Unido, etc.
