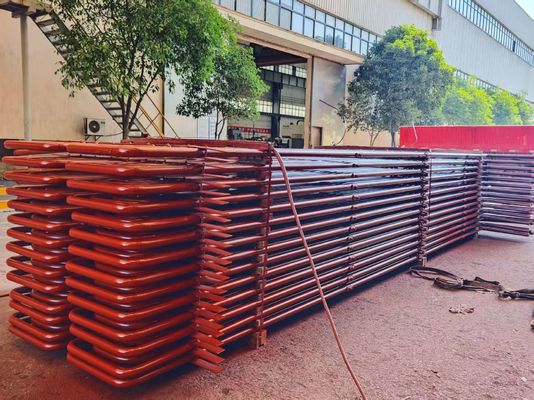

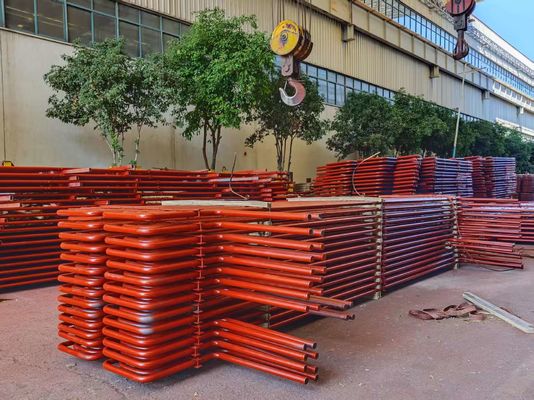

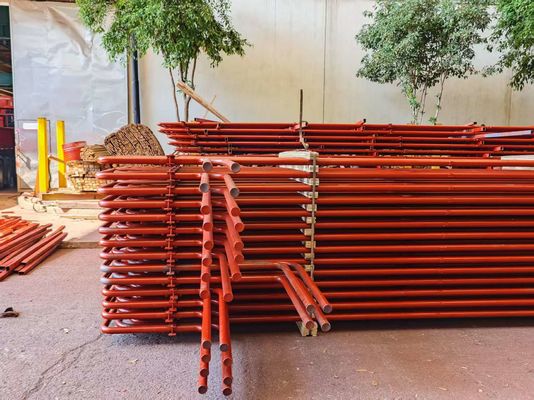

Tubo serpentino confiable para economizadores en calderas con bajo costo de instalación
¿Cuáles son las ventajas de los tubos serpentinos?
Diseño compacto, alta eficiencia de transferencia de calor y expansión térmica uniforme.
Descripciones
Los economizadores (o economizadores) son dispositivos que reducen el consumo de energía, como el precalentamiento de fluidos. El término también se usa de otras maneras, pero aquí estamos hablando de sus funciones en calderas, plantas de energía, calefacción, refrigeración, ventilación y HVAC. En pocas palabras, un economizador es un intercambiador de calor.
En las calderas, estos intercambiadores de calor calientan fluidos (generalmente agua) hasta, pero no más allá, de su punto de ebullición. Se les llama "economizadores" porque utilizan el calor de corrientes que están calientes pero no lo suficientemente calientes para la propia caldera. Esto recupera energía adicional, lo que hace que la caldera sea más eficiente. Básicamente, utilizan los gases de escape de la caldera para precalentar el agua de alimentación, ahorrando energía en el proceso.
Nuestro economizador está fabricado con soldadura de alta frecuencia: las tiras de acero se sueldan automáticamente en espiral sobre tubos lisos en una estructura específica. Luego doblamos las partes restantes del tubo liso y las ensamblamos según sea necesario. ¿El resultado? El mismo diámetro y longitud, pero un área de transferencia de calor más grande.
|
Nombre del producto
|
Serpentín único de caldera de planta de energía con material SS / CS / Aleación
|
|
Tipo de estructura
|
Serpentín de bobina de tubo
|
|
Material del tubo
|
Acero Corten, Acero ND (09CrCuSb)
|
|
Grado del fabricante
|
Grado A de China
|
|
Tipo de tubo
|
Tubo liso
|
|
Especificación del tubo
|
Según lo requerido por los clientes
|
|
Grosor de la pared del tubo
|
Según lo requerido por los clientes
|
|
Presión de trabajo
|
Depende del material
|
|
Temperatura de trabajo
|
Depende del material
|
|
Soldadura
|
Soldadura a tope automática GTAW (TIG) de tubos
|
|
END de soldadura
|
RT automático 100%
|
Parámetro técnico
| Modelo |
Nombre |
Especificación |
Cantidad |
Presión de trabajo |
Prueba de presión de agua de una sola fila
MPa
|
Presión de prueba integral
MPa
|
| Caldera CFB/CFBB/CFBC de 35T/h |
Economizador de tubo liso |
32*3;
20-GB3087
|
124 filas
(Incluyendo alta temperatura, temperatura media y baja temperatura tres secciones)
|
4.54MPa |
9.1MPa |
5.25MPa |
| Caldera CFB/CFBB/CFBC de 35T/h |
Economizador de tubo de aleta en espiral |
32*3;
20-GB3087
|
50 filas (Incluyendo secciones de alta temperatura y baja temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldera de parrilla de cadena de 35T/h |
Economizador de tubo de aleta en espiral |
38*3;
20-GB3087
|
46 filas (Incluyendo alta temperatura y baja temperatura) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldera de parrilla de cadena de 35T/h |
Economizador de tubo liso |
38*3;
20-GB3087
|
99 filas (Incluyendo alta temperatura, temperatura media y baja temperatura tres secciones) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldera de parrilla de cadena de 35T/h |
Economizador de tubo liso |
32*3;
20-GB3088
|
99 filas (Incluyendo alta temperatura, temperatura media y baja temperatura tres secciones) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldera CFB/CFBB/CFBC de 35T/h |
Economizador de tubo liso |
32*3;
20-GB3087
|
93 filas (Incluyendo alta temperatura, temperatura media y baja temperatura tres secciones) |
4.73MPa |
9.5MPa |
5.93MPa |
| Caldera CFB/CFBB/CFBC de 35T/h |
Economizador de tubo liso |
32*3;
20-GB3087
|
108 filas (Incluyendo alta temperatura, temperatura media y baja temperatura tres secciones) |
4.73MPa |
9.5MPa |
5.93MPa |
| Caldera CFB/CFBB/CFBC de 48T/h |
Economizador de tubo de aleta en espiral |
38*4;
20G-GB5310
|
45 filas |
10.92MPa |
21.84MPa |
12.64MPa |
| Caldera CFB/CFBB/CFBC de 75T/h |
Economizador de tubo liso |
32*3.5;
20G-GB5310
|
156 filas (Incluyendo alta temperatura, temperatura media y baja temperatura tres secciones) |
6.28MPa |
12.56MPa |
7.27MPa |
| Caldera CFB/CFBB/CFBC de 75T/h |
Economizador de tubo liso |
32*3.5;
20G-GB5310
|
114 filas (Incluyendo alta temperatura, temperatura media y baja temperatura tres secciones) |
4.7MPa |
9.1MPa |
5.25MPa |
| Caldera CFB/CFBB/CFBC de 75T/h |
Economizador de tubo de aleta en espiral |
32*3;
20-GB3087
|
72 filas (Incluyendo alta temperatura, temperatura media y baja temperatura tres secciones) |
4.54MPa |
9.1MPa |
5.25MPa |
| Caldera CFB/CFBB/CFBC de 75T/h |
Economizador de tubo de aleta en espiral |
32*3;
20G-GB5310
|
72 filas (Incluyendo secciones de alta temperatura y baja temperatura) |
6.28MPa |
12.56MPa |
7.27MPa |
| Caldera CFB/CFBB/CFBC de 75T/h |
Economizador de tubo liso |
32*4;
20G-GB5310
|
114 filas (Incluyendo alta temperatura, temperatura media y baja temperatura tres secciones) |
6.28MPa |
12.56MPa |
7.27MPa |
| Materiales |
Acero al carbono o acero aleado |
| Tipo |
economizador de tubo liso; economizador de tubo aleteado; economizador de tubo aleteado en espiral; economizador de hierro fundido para calderas de plantas de energía/estaciones y calderas industriales/comerciales; |
| Marca |
Jinan Yuanda |
| Aplicación |
Piezas de intercambiador de calor de caldera para caldera de vapor de carbón/caldera de agua caliente de carbón/caldera de lecho CFBB |
| Observaciones |
También se acepta el pedido personalizado. |
Perfil de la empresa
Zhangjiagang Hua Dong Energy Technology Co., Ltd. es una empresa de alta tecnología especializada en la producción de todo tipo de tubos y tuberías de acero inoxidable, carbono y aleación, placas de acero que se utilizan ampliamente en el campo de la caldera y el intercambiador de calor, energía, petroquímica, minería, alimentos, papel, gas e industria de fluidos. Y hemos pasado las certificaciones, incluyendo ASME, TUV, Grado A, ISO9001, EN12952, EN10216, SO3834.
La empresa es la subsidiaria de Zhangjiagang Hua Dong Boiler Co., Ltd, que es el fabricante de calderas y piezas de calderas más importante de China con una historia de 35 años y una facturación anual de 110 millones de dólares estadounidenses. Nuestros productos se han exportado a más de 30 países como Estados Unidos, Australia, Vietnam, Pakistán, Albania, Camboya, India, Indonesia, Corea del Sur, Filipinas, Turquía, Arabia Saudita, Alemania, Rusia, Chile, Siria, Tailandia, Bangladesh, Francia, Argelia, Mongolia y Singapur, Cuba, Irak, Italia, España, Japón, Yugoslavia, Sri Lanka, República Checa, Kirguistán, Canadá, Malasia, Reino Unido, etc.
Ventajas
3.1. Excelente rendimiento anti-desgaste
3.2. Estructura compacta
3.3. Alta eficiencia térmica
3.4. Estabilidad
