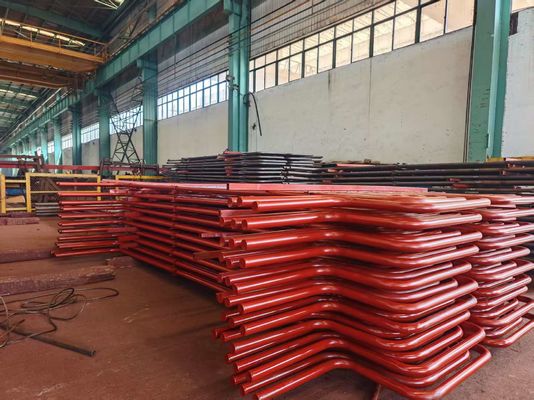

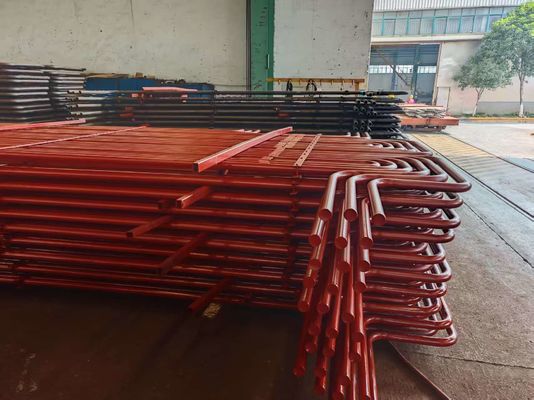

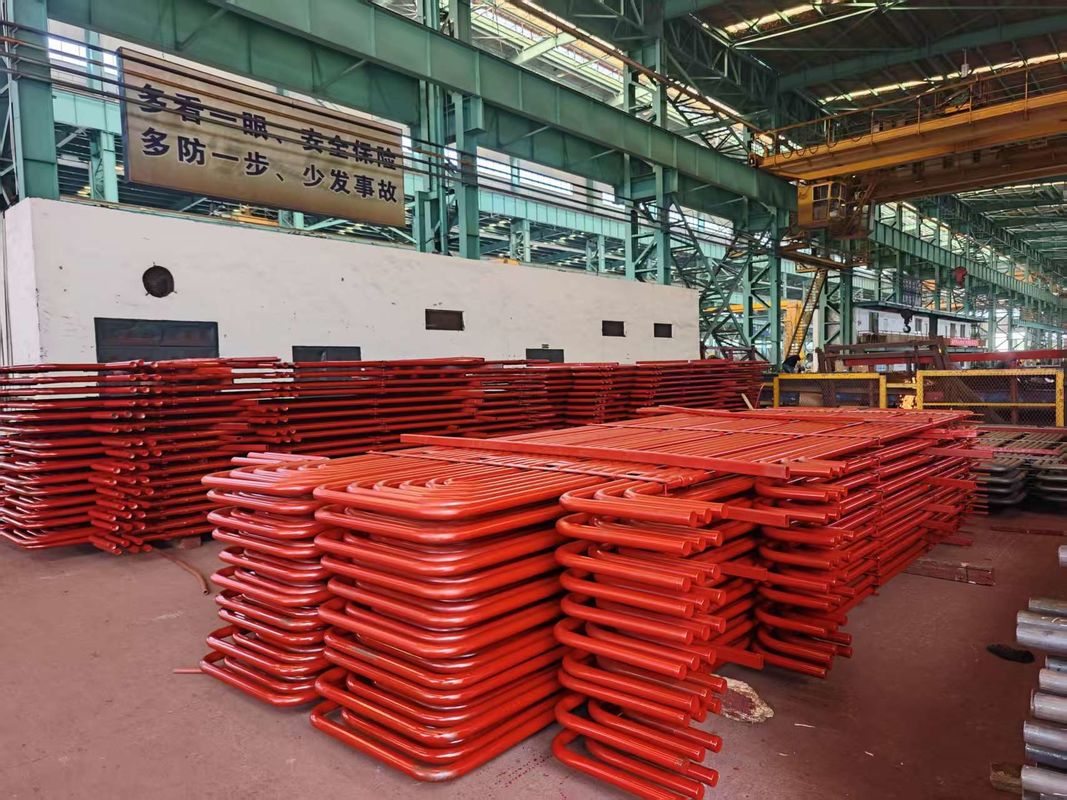

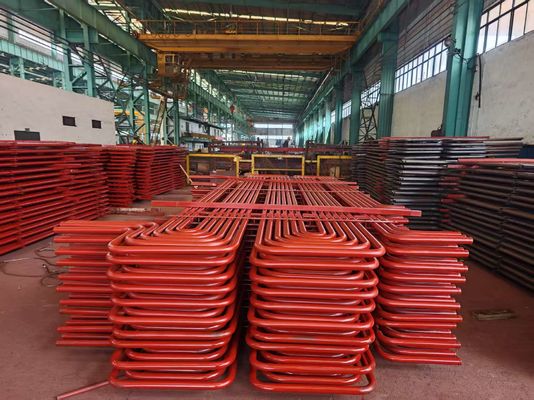

Tubo serpentín ASME SA192 para curvado de serpentines de sobrecalentador con especificaciones personalizadas
Product Details
| Material: | Acero inoxidable, acero al carbono, acero aleado | El color: | Personalizable |
|---|---|---|---|
| Forma: | Curva en U, recta, bobina, tubo de serpiente | Aplicación: | Calderas y intercambiadores de calor, Energía, Petroquímica, Nuclear |
| - ¿ Qué?: | 1.5 a 1500 mm | Finalización: | De las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de l |
| Resaltar |
Tubo serpentín ASME SA192,Tubo de flexión de serpentín de sobrecalentador,Especificaciones personalizadas de tubo serpentín |
||
Product Description
ASME SA192 Tubo serpentino para el doblado de bobinas de supercalentador con especificaciones personalizadas
¿Qué materiales se usan para los tubos de serpentina?
Normalmente acero al carbono, acero inoxidable o aleaciones de cobre dependiendo de la aplicación.
Requisitos técnicos:
Especificación estándar de los tubos rectos para la flexión:
Las medidas de seguridad se aplicarán a las instalaciones de la categoría A, B, C, D, E, F, G, H, H o H.
Marcado:Antes de doblarse mediante la máquina de marcado en toda la longitud del tubo (sección doblada después del tratamiento térmico sin marcar)
Nota: El marcado también es posible después de doblar las partes rectas del tubo U-Bending.
Los tubos de flexión en U:
- TEMA RCB 2.31 Estándar de la Asociación de fabricantes de intercambiadores tubulares (9a edición).
- ASTM A688/ASME SA688 Especificación estándar para tubos soldados de acero austenítico resistente a la corrosión diseñados para calderas de agua de alimentación.
-ASTM B163/ASME SA163 Requisitos técnicos normalizados para tubos de níquel y aleación de níquel para condensadores y intercambiadores de calor.
- Especificaciones del cliente.
Radius de flexión: desde 1,5*OD ((Diámetro exterior) hasta 1500 mm
Cuando se ordenan tubos con radio menor o igual a 1.5 * OD, es necesario acordar la precisión de la geometría.
Los tubos rectos tienen una longitud máxima: (antes de doblar): 35000 mm.
La longitud de la pierna: Min 1 metro, máximo 16500 mm (para el máximo R=1500 mm)
Nota: Otros tamaños están disponibles bajo acuerdo.
Tratamiento térmico: alivio del estrés después de la flexión en U (área de flexión más 300 mm para cada pierna).
Prueba hidrostática después de la flexión en U: presión máxima de ensayo 600 bar, remojo de 10 segundos con
Agua desmaterializada, limpieza de aire comprimido después de la prueba hidráulica.
Embalaje: En cajas de madera fuertes y aptas para el transporte, prefumadas, de dimensiones
Cada tubo longitud, radio, diámetro, de acuerdo con los requisitos de PO y envuelto en polietileno
películas con tapas de plástico suave en ambos extremos del tubo.
ElEl tubo de serpentinaCumpla con las siguientes normas:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Algunas de las pruebas de calidad que realizamos incluyen:
| Prueba de corrosión | Se realiza únicamente cuando el cliente lo solicite específicamente |
| Análisis químico | Prueba realizada de acuerdo con las normas de calidad requeridas |
| Pruebas destructivas / mecánicas | Tensión. Dureza. Aplanamiento. Flare. |
| Pruebas de curvatura inversa y de recubrimiento plano | Ejecutado en pleno cumplimiento de las normas pertinentes y las normas ASTM A-450 y A-530, lo que garantiza la expansión, soldadura y uso sin problemas en el cliente final. |
| Prueba de corriente de Eddy | Se realiza para detectar homogeneidades en el subsuelo mediante el uso del sistema de ensayo digital de marcas de fallas |
| Pruebas hidrostáticas | Pruebas hidrostáticas 100% realizadas de acuerdo con las normas ASTM-A 450 para verificar la fuga de tubos, y la presión máxima que podemos soportar es de 20Mpa/7s. |
| Prueba de aire a presión | Para comprobar cualquier evidencia de fuga de aire |
| Inspección visual | Después de la pasivación, cada longitud de los tubos y tuberías es sometida a una inspección visual exhaustiva por personal capacitado para detectar defectos superficiales y otras imperfecciones. |
Calidad de acero:
| Las demás | La austenita | Las demás: | Super duplex | Las aleaciones de Ni | de acero |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 El uso de la energía nuclear S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
¿ Qué pasa?2 |
Los tubos de otras aleaciones y grados de acero pueden ser producidos por acuerdo.
Pruebas complementarias:Además de los ensayos mencionados anteriormente, también realizamos ensayos complementarios de los productos fabricados.
|
· elPrueba de corriente de Eddy · elPruebas de O.P. · elPruebas radiográficas |
· elPruebas de corrosión · elMicrotesting · elPruebas macro |
· elPruebas de CGI · elPruebas ultrasónicas · elPruebas de penetración de líquido |
Hua Dong Energy Technology comenzó a producir tubos de serpentina desde 1985, hasta ahora ya suministra más de 300.000 toneladas de tubos de serpentina de acero a más de 30 países.
Hua Dong Energy Technology trabaja con acero inoxidable austenítico, acero de aleación de níquel (Hastelloy, Monel, Inconel, Incoloy) sin costuras y tubos y tubos soldados desde hace más de 35 años,cada año venden más de 50000 toneladas de tuberías de aceroNuestros clientes ya cubren más de 45 países, como Italia, Reino Unido, Alemania, EE.UU., Canadá, Chile, Colombia, Arabia Saudita, Rusia, Corea, Singapur, Austria, Polonia, Francia, ....Y nuestra empresa filial y fábrica del grupo ya han sido aprobadas por: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
